Пожарная безопасность аккумуляторных систем Ni-Cd vs Li-Ion, системы обнаружения

Дисклеймер: материал носит инженерно‑информационный характер и описывает практические подходы управления рисками. Он не заменяет требования нормативов, проектную документацию и решения служб безопасности объекта. Мы не обещаем «невозможно загореться»; корректная цель - снизить вероятность и последствия инцидента за счет инженерных барьеров и дисциплины эксплуатации.

Аккумуляторные системы за последние годы стали частью критической инфраструктуры: они держат резервирование, питают автоматику и связь, обеспечивают устойчивость транспорта и автономных объектов. Инцидент в батарейной - это не только повреждение оборудования, но и простой, расследование, рост требований служб безопасности, дополнительные проверки и усиление требований страховщиков и крупных заказчиков.

Поэтому пожарная безопасность аккумуляторных систем сегодня - это не «опция», а управляемый параметр проекта. Она начинается с выбора химии и архитектуры (Ni‑Cd vs Li‑ion для транспорта и стационара), продолжается проектными мерами и системой раннего обнаружения, а закрепляется регламентами ТО, журналами, подготовкой персонала и контролем подрядчиков.

ООО «МАГИСТРАЛЬ» работает с автономными источниками тока более 25 лет и закрывает проект как систему: обследование, расчеты, поставка, монтаж, пуско‑наладка, мониторинг и сервис на жизненном цикле. Для железнодорожных и тяжелых условий мы поставляем и внедряем Ni‑Cd решения Changhong/Highstar (аккумуляторы Changhong Highstar Ni‑Cd для локомотивов и тяговых объектов), а там, где оправдана компактность и высокая удельная энергия, проектируем ESS на Li‑ion - с фокусом на безопасность ESS и управляемость рисков.

Ниже - практический разбор: что реально приводит к инцидентам, как различается поведение Ni‑Cd и Li‑ion, что именно контролировать для раннего обнаружения, как использовать международную инженерную рамку UL 9540A (корректно, без «перетаскивания американских стандартов» в российский контекст), и какие меры внедряет «МАГИСТРАЛЬ» на объектах ЖД и стационара.

Карта рисков: что реально приводит к инцидентам

В большинстве расследований «пожарного» сценария первопричина оказывается не в «химии вообще», а в комбинации: техническое отклонение + отсутствие барьеров + организационный провал. Поэтому полезно классифицировать риски по тому, где ими реально управлять: в проекте, в монтаже, в эксплуатации и в организации работ.

Электрические причины (КЗ, перегрузки, аварии сети)

Электрические причины - самый частый класс предпосылок в промышленной батарейной, потому что батарея всегда подключена к системе: шины, клеммы, кабели, аппараты защиты, зарядные/выпрямители, нагрузка. Важно, что «электрическая» причина может начаться незаметно: микротрещина изоляции, слабая затяжка, локальный нагрев, деградация контакта, нештатная коммутация при обслуживании.

Типовые механизмы:

• Короткое замыкание: прямое (ошибка монтажа/инструмент), скрытое (повреждение изоляции, треккинг, загрязнение), дуговое (в зоне контакта при плохом соединении).
• Перегрузка: неверный расчет токов, неправильная селективность защиты, эксплуатация «на пределе» без учета старения и температуры.
• События сети: провалы/скачки напряжения, несогласованность режимов зарядных устройств, повторные пуски после отключений, которые создают пиковые токи и нагрев.

Инженерная логика здесь проста: мы снижаем вероятность электрического события корректным проектированием (сечения, селективность, аппараты защиты), качественным монтажом (контакты, затяжка, трассы), и эксплуатационным контролем (журналы, тепловой контроль, мониторинг событий).

Термические причины (перегрев, горячие точки, теплообмен)

Перегрев почти всегда локальный и почти всегда связан с теплообменом: «горячая точка» не успевает отводить тепло. Эта точка может быть на контакте, на кабеле, в модуле, рядом с источником тепла в помещении, в зоне плохой вентиляции шкафа.

Для Li‑ion добавляется риск‑особенность: при определенных условиях перегрев может перейти в тепловой разгон Li‑ion (thermal runaway) - то есть самоускоряющуюся реакцию, при которой резко растет температура и выделяются газы. Это не повод «бояться Li‑ion», но это повод проектировать барьеры и обнаружение именно под этот сценарий там, где Li‑ion выбран по рациональным причинам.

Эксплуатационные причины (режимы, обслуживание, “дожим ресурса”)

Даже идеальный проект можно «сломать» эксплуатацией. Типовые проблемы:

• Неверные режимы заряда/подзаряда и отсутствие контроля параметров в динамике.
• Попытка «дожать ресурс» без пересмотра ограничений по токам/температуре/готовности.
• Игнорирование тревог мониторинга, отсутствие дисциплины реакции на сигналы.
• Отсутствие тестов готовности, из‑за чего деградация обнаруживается только «по факту отказа».

Управление риском: регламент, журнал, обучение персонала, сервисный контур и контроль «кто/что/когда делал».

Монтажные причины (контакты, коммутация, трассировка)

Пожарная безопасность часто «решается ключом на 17»: качество контактов и коммутации - один из критических факторов. Ошибки монтажа могут быть неочевидны в день ПНР, но проявиться через недели/месяцы как нагрев, потемнение изоляции, дрейф параметров, повторные срабатывания защиты.

Типовые точки риска:

• Неполная затяжка, отсутствие контроля момента затяжки, отсутствие повторного контроля после тепловых циклов.
• Неправильная укладка кабелей: перетирание, перегиб, отсутствие фиксации, близость к нагревательным поверхностям.
• Плохая селективность защит: «выбивает не то», персонал начинает обходить защиту, риск растет.

Организационные причины (регламенты, ответственность, подрядчики)

Организационный риск - это когда «все сделали правильно», но никто не отвечает за то, чтобы это оставалось правильным. В батарейных системах это проявляется как:

• Нет назначенных ответственных за батарейную и журналов осмотров.
• Нет плановых проверок и критериев «норма/не норма».
• Подрядчики работают без единого стандарта: один затянул, другой перетянул, третий оставил незакрытую крышку и ушел.
• Нет сценария реагирования: тревога есть, действий нет.

Вывод: карта рисков должна закладываться в проект и затем «жить» как часть эксплуатации.

Ni‑Cd и Li‑ion: различия в рисках и поведении системы

Корректное сравнение Ni‑Cd vs Li‑ion для транспорта и стационара - это не спор «что лучше», а вопрос «что безопаснее и экономически рациональнее в конкретной задаче». Различаются профиль рисков, сценарии отказов и требования к системам обнаружения и барьерам.

Ni‑Cd: где технология сильна и какие риски доминируют

Ni‑Cd традиционно используют там, где важны надежность, устойчивость к тяжелым условиям и предсказуемость обслуживания на длинном горизонте. Поэтому никель‑кадмиевые аккумуляторы часто остаются базовым решением для ЖД инфраструктуры и локомотивов, где вибрации, температура и дисциплина обслуживания имеют первостепенное значение.

В реальных проектах Ni‑Cd системы «горят» не из‑за «химии как таковой», а из‑за электротехнических причин: контакты, коммутация, защита, ошибки зарядки, нарушения температурного режима, неправильный выбор емкости под нагрузку. На практике это подтверждается типовыми проблемами, которые возникают при неверной интеграции и монтаже Ni‑Cd на ЖД объектах: ошибки монтажа, несоответствие емкости нагрузкам, нарушения температурного режима и сложности интеграции.

Поэтому пожарная безопасность Ni‑Cd систем - это прежде всего инженерная дисциплина: правильная архитектура, корректные зарядные/выпрямители, качественная коммутация, контроль нагрева и регламент обслуживания.

Li‑ion: где оправдан и какие риски требуют особого проектирования

Li‑ion выбирают там, где нужны компактность, высокая удельная энергия, модульность и удобство масштабирования ESS. Но вместе с этим появляется специфический сценарий риска: тепловой разгон Li‑ion и потенциальное распространение события по модулю/шкафу/контейнеру при неблагоприятной компоновке и отсутствии барьеров.

Это означает, что безопасность ESS на Li‑ion требует:

• Раннего обнаружения (не только «дым», но и электрические/температурные/опционально газовые признаки).
• Архитектуры локализации (разделение на секции, барьеры распространения, компоновка).
• Сценариев отключения и безопасного останова (автоматика, селективность, режимы).
• Управляемого теплообмена и вентиляции (включая работу с газами при тяжелых сценариях там, где это заложено).

Важно: мы не обещаем «Li‑ion безопасен сам по себе» и не обещаем «Ni‑Cd не горит». Корректная инженерная позиция - управление вероятностью и последствиями через барьеры.

Практический выбор химии: критерии “вопросами”

Чтобы не уйти в абстракцию, полезно задавать проекту вопросы:

• Цена простоя: что дороже - лишние килограммы/габариты или час остановки?
• Условия эксплуатации: температура, вибрации, пыль, доступ персонала, частота обслуживания.
• Режим работы: резервирование (редко), цикличность (часто), peak‑shaving (регулярно), буферизация (часто), комбинации.
• Ограничения помещения: вентиляция, разделение по отсекам, доступ к шкафам, возможности локализации.
• Требования служб безопасности и страховщиков: что нужно показать документально (регламент, мониторинг, протоколы испытаний, сценарии).

Ответы на эти вопросы почти всегда приводят к “правильной химии” и “правильной архитектуре” без религиозных войн.

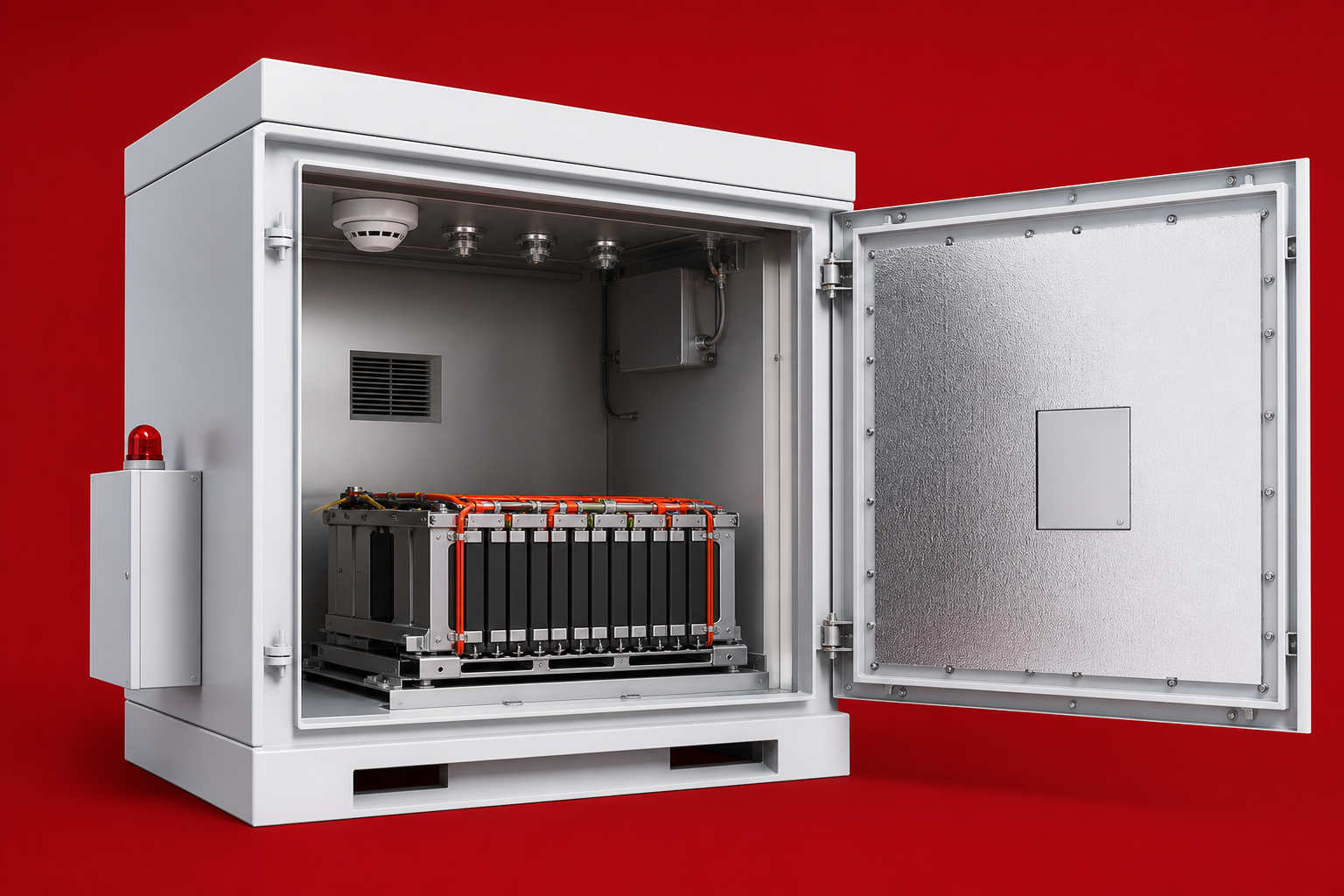

Раннее обнаружение: что контролировать и чем

Раннее обнаружение - центральная идея современной безопасности ESS и батарейных помещений. В инженерной практике это система сигналов, которые дают время на реакцию до того, как отклонение перейдет в инцидент.

Уровень 1: электрические параметры (встроенная телеметрия)

Электрические сигналы часто самые ранние, потому что большинство инцидентов начинается с электрического отклонения. Что контролируем:

• Напряжение по ветвям/модулям (где применимо), разброс/дисбаланс.
• Токи заряд/разряд, пиковые события, длительные перегрузки.
• Срабатывания защит и их селективность, журнал событий.
• Состояние зарядных/выпрямителей (режимы, аварии, качество питания).

Уровень 2: температура (на оборудовании и в помещении)

Температура - универсальный индикатор, потому что и электрические проблемы, и проблемы теплообмена проявляются теплом. Что контролируем:

• Температуры в шкафах/отсеках, в “карманах” вентиляции.
• Температуры на критических точках коммутации (по проекту или регламентно).
• Температуру помещения, перепады, сезонные режимы, влияние соседнего оборудования.

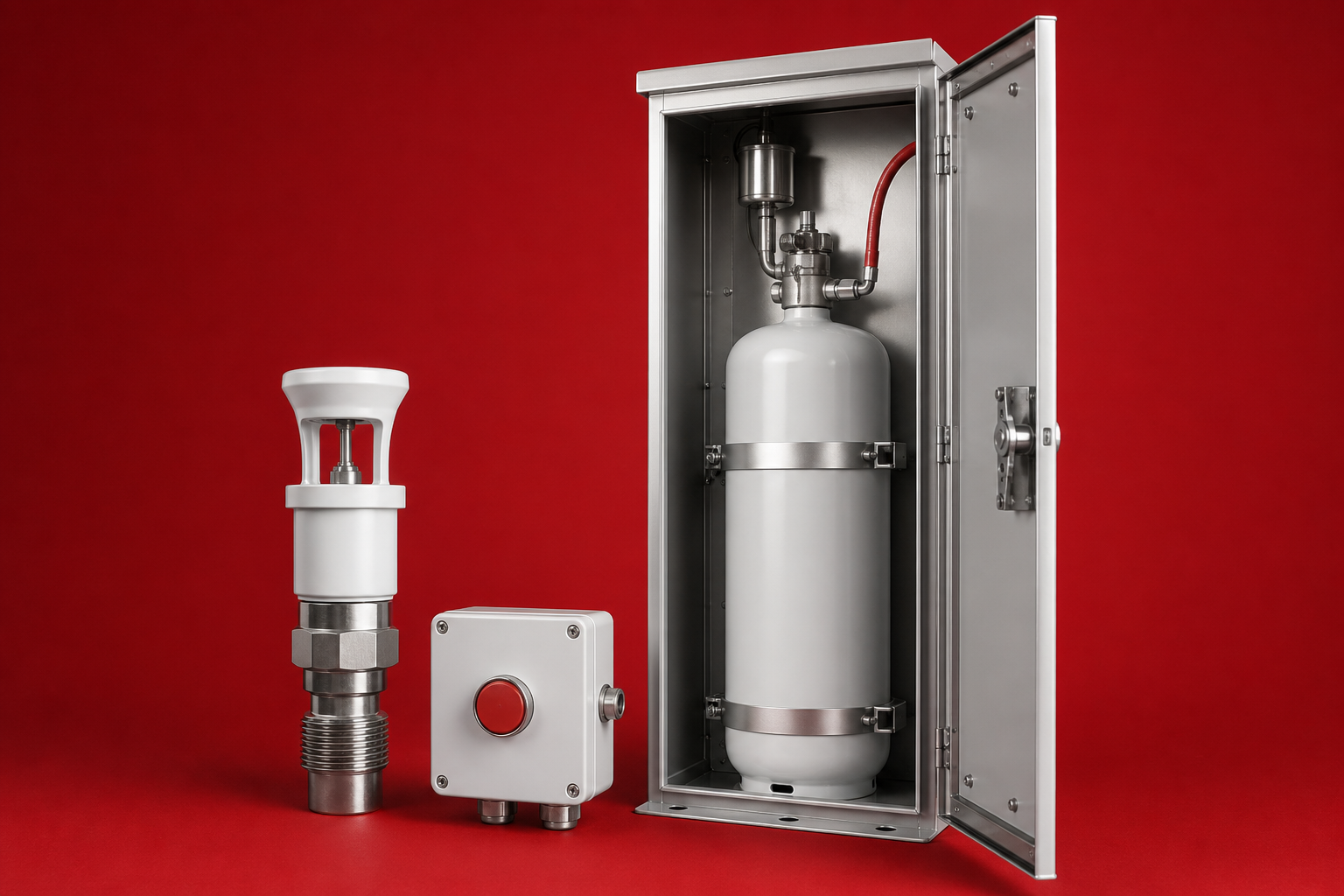

Уровень 3: пожарные датчики (дым/тепло) и интеграция с объектом

Датчики дыма/тепла - важный слой, но он часто «позже» электрических и температурных признаков. Их сила в том, что они являются частью общей системы пожарной безопасности объекта и запускают стандартизированные сценарии оповещения и отключения.

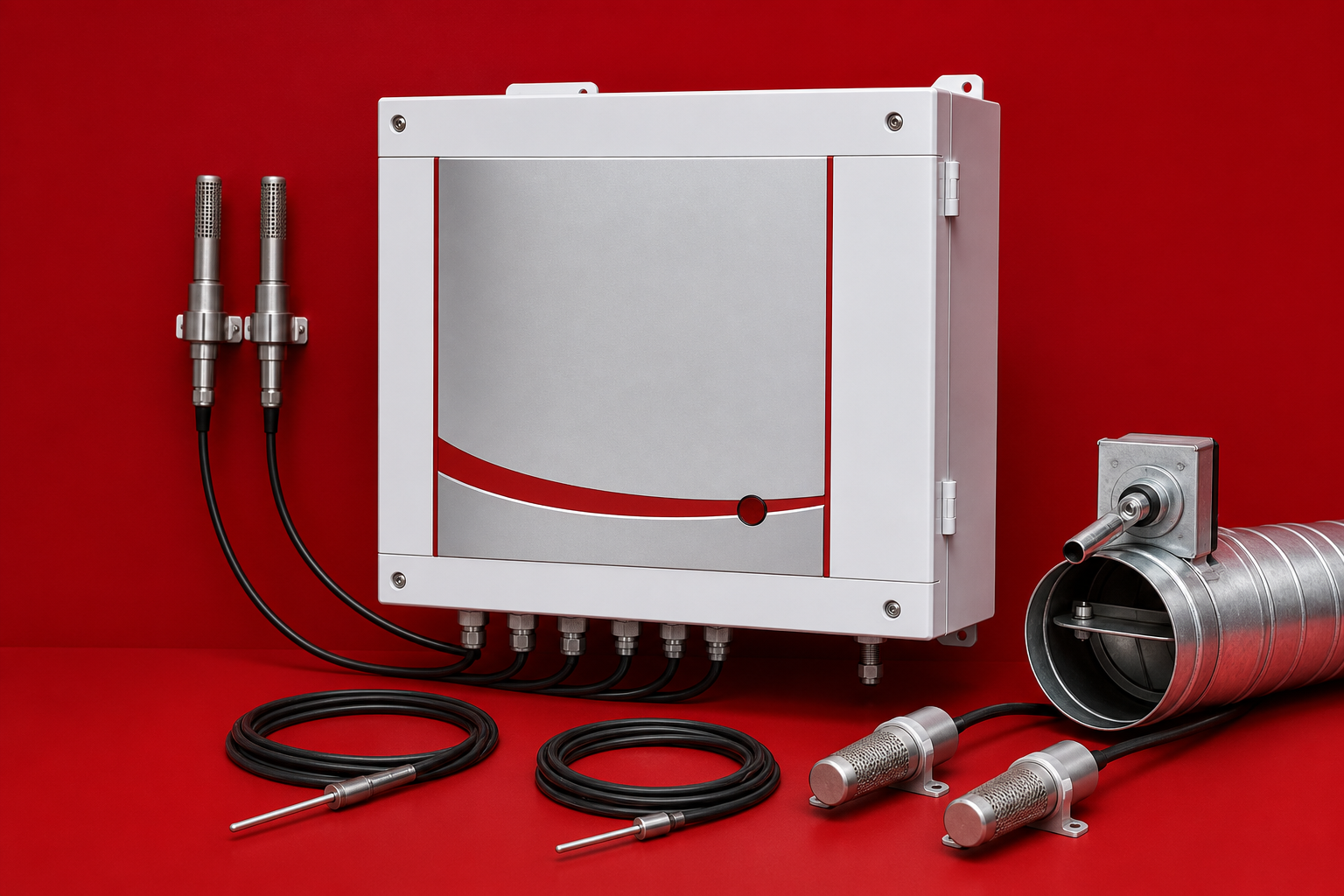

Уровень 4 (опция): газоанализ для Li‑ion ESS

Для Li‑ion ESS на ряде объектов рассматривают датчики газовыделения (off‑gas) как инструмент более раннего предупреждения в специфических сценариях. Это не «магическая кнопка», а опция, которую имеет смысл оценивать по риску, компоновке, вентиляции и требованиям к времени реакции.

Уровень 5: регламенты реакции и журналирование

Без регламента раннее обнаружение не работает. Нужны:

• Пороговые уровни тревог и понятные действия (кто делает, что именно, за сколько времени).
• Порядок фиксации события (журнал, фото, измерения, отчеты).
• Порядок допуска к работам после тревоги (чтобы не было «само прошло»).

Ниже - практическая таблица «сигнал → смысл → реакция». Ее удобно превращать в регламент и чек‑лист смены.

Международная инженерная рамка для ESS: UL 9540A как источник данных о распространении пожара

Для Li‑ion ESS критичен вопрос: если тепловой разгон все же произошел в одной ячейке/модуле, как быстро и как далеко может распространиться событие, какие газы/тепловыделение возникают, и какие барьеры нужны, чтобы ограничить последствия. В мировой практике для ответа на эти вопросы используют UL 9540A - метод испытаний для оценки распространения пожара при тепловом разгоне в ESS (thermal runaway fire propagation).

UL 9540A - это именно метод испытаний/оценки поведения системы, а не «стандарт установки». Он применяется как источник данных и аргументации в случаях, когда проектирование или монтаж выходят за ограничения, предусмотренные NFPA 855 и рядом других кодов, и требуется подтвердить риск‑профиль конкретной архитектуры.

Это важно трактовать корректно: мы не «переносим американские нормы» в российские объекты и не обещаем «сертифицировать по UL». Мы используем логику risk‑based подхода: где система нестандартна, плотна по компоновке или высокоэнергоемка, инженер должен опираться на данные поведения (испытания/протоколы/эквивалентные подтверждения) и на систему барьеров, а не только на «общие слова о безопасности».

Практически это означает: если заказчик выбирает Li‑ion ESS и предъявляет повышенные требования к безопасности ESS, мы заранее обсуждаем, какие данные о распространении события доступны, какие барьеры заложены, какие сценарии вентиляции/газоотвода и отключения предусмотрены, и как это будет обслуживаться на жизненном цикле.

Проектные меры: как сделать систему “пожаробезопасной по инженерной логике”

Инженерная пожарная безопасность - это «слоеный пирог» мер, где каждая мера уменьшает вероятность или ограничивает последствия. Правильно выстроенная система не держится на одной технологии и не зависит от «везения».

Пассивные меры (архитектура и компоновка)

1) Зонирование и локализация

• Разделение на шкафы/отсеки/контуры так, чтобы инцидент не превращался в «общий объем».
• Разнесение критических цепей и минимизация общих точек отказа.
• Выбор компоновки, которая обеспечивает доступ к обслуживанию (контакты, кабели, аппараты защиты).

2) Кабельные трассы и материалы

• Укладка кабелей с фиксацией, защитой от перетирания, правильными радиусами изгиба.
• Разделение силовых и слаботочных цепей, исключение “пучков” без вентиляции.
• Материалы и экраны там, где есть риск локального нагрева и распространения.

3) Вентиляция и тепловой режим

• Расчет теплоотвода под реальную нагрузку и реальную температуру окружающей среды.
• Исключение горячих зон в шкафах и помещениях.
• Контроль загрязнений (пыль/влага), которые ухудшают теплообмен и повышают риск электротрекинга.

4) Доступ и обслуживаемость

• Доступ к аппаратам защиты и узлам коммутации.
• Возможность безопасно проводить тепловой контроль и измерения без «разбора половины шкафа».
• Понятные зоны обслуживания и маркировка (без “самодельных” решений).

Активные меры (автоматика, отключение, сценарии)

1) Защита и селективность

• Селективные защиты, чтобы локализовать событие и не «валить» объект целиком.
• Аппараты защиты, соответствующие реальным токам КЗ и режимам работы.
• Запрет эксплуатационных «обходов» защит через организационные процедуры.

2) Сценарии отключения и безопасный останов

• Аварийный останов по триггерам (температура, ток, события защиты, пожарные датчики).
• Порядок возврата в работу после аварийного останова (проверки, протоколы, допуск).
• Интеграция с диспетчеризацией и журналирование событий.

3) Раннее обнаружение как активный барьер

• Тревоги по трендам, а не только по «факту аварии».
• Опциональные датчики под специфические сценарии (например, off‑gas для Li‑ion ESS, если это оправдано риском).

Организационные меры (регламенты, обучение, контроль)

1) Регламенты ТО и чек‑листы

• Периодичность осмотров и измерений.
• Контроль контактов и критических соединений.
• Тесты готовности и контроль деградации.
• Оформление результатов: журнал, фото, подписи, события.

2) Обучение и культура реакции на тревоги

• Что считается тревогой и что делать по каждой тревоге.
• Кто отвечает за решение «остановить/не останавливать» и кто фиксирует факт.
• Как действовать при запахе, дыме, перегреве, повторных срабатываниях защиты.

3) Контроль подрядчиков

• Допуск к работам в батарейной по процедуре.
• Стандарты монтажа и контроль качества.
• Фиксация параметров «до/после», чтобы исключить «сделали - и исчезли».

Пожарная безопасность Ni‑Cd систем для ЖД/локомотивов: типовые решения МАГИСТРАЛЬ

В железнодорожных проектах безопасность - это не «дополнительная функция», а базовая часть надежности. Ni‑Cd системы для ЖД и локомотивов часто работают годами в режиме, где мелкий дефект монтажа или регламента превращается в большой риск, потому что нагрузка и условия “добивают” слабые места.

На практике для Ni‑Cd систем мы системно закрываем четыре группы задач: правильная батарея под задачу, правильная силовая часть, правильная коммутация и правильная эксплуатация. В ЖД‑проектах мы регулярно сталкиваемся с повторяющимися проблемами: неправильный монтаж, несоответствие емкости требованиям нагрузки, нарушение температурного режима, сложности интеграции и отсутствие мониторинга - и выстраиваем решение так, чтобы эти причины не возникали.

Подбор Ni‑Cd (Changhong/Highstar) под реальные условия

• Определяем требования нагрузки (токи, длительность, режимы), а не «берем как раньше».
• Учитываем условия эксплуатации: температура, вибрации, режимы обслуживания, доступ персонала.
• Закладываем запас по режимам там, где цена отказа высока.

Корректные зарядные/выпрямители и режимы

• Настройка режимов под конкретную батарею и условия объекта.
• Контроль качества питания и событий сети, чтобы зарядная часть не создавала «тлеющую проблему».
• Фиксация настроек и процедур, чтобы изменения не вносились «по месту» без документации.

Контроль коммутации и контактов как ключевой барьер

• Проектирование и монтаж соединений с учетом токов и обслуживания.
• Контроль момента затяжки и повторный контроль после тепловых циклов.
• Регламентный тепловой контроль критических точек (по чек‑листу).

Шкафы/отсеки, вентиляция, доступ

• Компоновка с зазорами и доступом к обслуживанию.
• Порядок в кабельных трассах и исключение «пучков» без вентиляции.
• Снижение риска человеческой ошибки за счет понятной маркировки и процедур.

Эксплуатация: мониторинг, регламент, ответственность

• Журнал осмотров и тестов готовности.
• Пороговые тревоги и сценарии действий.
• Назначение ответственных и контроль подрядчиков.

Главная идея: пожарная безопасность - это производная от инженерной дисциплины. Мы не «обещаем отсутствие инцидентов», мы строим систему барьеров, которая снижает вероятность и ограничивает последствия.

Примеры реализации проектов МАГИСТРАЛЬ

Ниже приведены три типовых кейса в формате «исходно → что сделали → результат». Там, где нужны конкретные цифры или география, оставлены маркеры для заполнения по вашим данным и согласованию с заказчиком.

Кейс 1 (ЖД/тяговая подстанция, Ni‑Cd Changhong/Highstar): нагрев контактов и повторные тревоги

Исходно: персонал фиксировал локальный нагрев в батарейном шкафу и повторяющиеся тревоги/срабатывания, которые усиливались при определенных режимах зарядки и переключениях нагрузки; объект: .

Предпосылки: отсутствие единого регламента контроля соединений и отсутствующая «карта критических точек», где нужен тепловой контроль; часть соединений была выполнена без повторной проверки после тепловых циклов.

Что сделали: обследование и тепловизионная диагностика, выявление критических соединений, ревизия и корректировка коммутации, контроль затяжки по процедуре, настройка мониторинга событий и введение регламента контрольных проверок после любых работ в шкафу.

Результат: снижение повторяемости тревог, устранение локальных перегревов, переход к предиктивному обслуживанию по признакам (температура/события защиты), снижение «авральных» выездов и остановов в период.

Кейс 2 (локомотивы, Highstar Ni‑Cd): ошибки зарядки и ускоренная деградация, риски перегрева

Исходно: в депо отмечали нестабильность работы батарей на части подвижного состава, ускоренную деградацию и предпосылки к перегреву в отдельных режимах.

Предпосылки: неконсистентные настройки зарядных режимов после ремонтов, отсутствие единых контрольных процедур и журналов по ключевым параметрам, что мешало поймать проблему на ранней стадии.

Что сделали: проверка режимов зарядки/подзаряда и их стандартизация, ревизия коммутации и критических соединений, обучение персонала по реакциям на тревоги и признакам перегрева, введение регламентов контрольных измерений и фиксирования отклонений.

Результат: снижение доли внеплановых вмешательств, повышение предсказуемости обслуживания и снижение «симптомов», которые ранее приводили к остановам/снятию с линии; период внедрения.

Кейс 3 (стационарная Li‑ion ESS): раннее обнаружение и сценарии отключения как основа безопасности ESS

Исходно: заказчик планировал компактную ESS на Li‑ion и требовал инженерно объяснимую систему управления рисками, включая раннее обнаружение и аварийный останов.

Предпосылки: ограниченное помещение и повышенные требования к непрерывности, что делало критичным сценарий «что если» и время реакции до развития тяжелого события.

Что сделали: внедрение многоуровневого контроля (электрические параметры, температуры, журналы событий), проектирование сценариев отключения и оповещения, интеграция с диспетчеризацией, а также risk‑based аргументация барьеров распространения события с использованием методологии UL 9540A как источника данных о распространении пожара при thermal runaway там, где это уместно для инженерного обоснования.

Результат: повышение управляемости реакции системы и персонала за счет ранних сигналов и процедур, снижение вероятности неконтролируемого развития события, улучшение «страхуемости» проекта за счет прозрачной архитектуры барьеров и документирования.
