Высокоскоростная полиграфия и прецизионное машиностроение всё чаще упираются не в механику, а в качество электропитания. Ротационные и листовые офсетные прессы, флексо‑линии, глубокая печать и упаковочные комплексы работают на сервоприводах и синхронных приводных группах, где падение напряжения или задержка переключения ИБП на десятки миллисекунд превращаются в остановку с «развалом» приводной синхронизации. На практике основная проблема — сбой ИБП при переключении: окно 150–350 мс, когда DC‑шина сервоприводов успевает просесть, контроллеры приводов уходят в fault, а пресс останавливается нештатно. Для ротационных линий это означает порчу рулонов, срыв приводки, загрязнение полотна краской и рост брака 6–9% по готовой продукции.
По статистике производственных служб типичная офсетная линия даёт 12–18 часов простоя в месяц именно по причинам питания: «микропровалы» сети, неверные алгоритмы байпаса ИБП, деградация аккумуляторных модулей и недостаточная пиковая отдача при резком запросе сервоприводов. Экономика проста: на одной линии потери 3,2–5,8 млн руб. в месяц складываются из порчи бумаги и краски, переработки, переналадки и недовыпуска в смену. При высоких скоростях (например, до 18 000 листов/ч в классе Speedmaster) даже короткая остановка создаёт несопоставимые с ремонтом расходы — «цена минуты» слишком высока.
Техническое задание главного инженера в полиграфии/машиностроении обычно фиксирует: переход на резерв менее 25 мс (а для чувствительных линий — <20 мс), способность выдерживать пики 300–800 A по DC‑шине сервоприводов, степень защиты шкафов не ниже IP54, устойчивость к вибрации до 8g и температуре цеха +5…+45°C, а также MTBF комплекса >50 000 часов. Решение, которое закрывает все требования без компромисса по ресурсу и пиковому току — Ni‑Cd Changhong KPL железнодорожного класса (sintered / pocket‑plate промышленного исполнения) как долговечный буферный контур и Changhong KBL локомотивного high‑rate класса как «силовой усилитель» для высоких токов переходных процессов.
Ключевой тезис: для высокоскоростных прессов важнее не «большая ёмкость», а предсказуемый переход <20–25 мс и способность держать кратковременные пики сервоприводов до 800 A без провала напряжения. KPL даёт ресурс и стабильность буферного режима, KBL даёт высокую токовую жёсткость в переходах.
Технология Ni‑Cd для прецизионного оборудования: почему KPL/KBL выигрывают в реальных цехах
Полиграфические прессы и высокоточные станки отличаются от «обычных» промышленных нагрузок тем, что их отказ редко бывает «мягким». Если у вентилятора или конвейера кратковременный провал питания проходит почти незаметно, то у печатной машины нарушается синхронизация захватов/цилиндров/подачи, у сервоприводов появляются ошибки по undervoltage, а у системы управления — разрыв цикла. В итоге остановка приводит к браку не только текущего материала, но и последующих метров/листов из‑за повторного выхода на режим, восстановление приводки и стабилизацию красочного аппарата.
Поэтому стратегия резервирования здесь строится как «энергетическая шина качества»: батарейный контур не просто держит питание при аварии, а обеспечивает быстрый переход и токовую жёсткость в момент переключения ИБП, когда сеть «гуляет», байпас ещё не успел стабилизироваться, а серво‑контроллеры одновременно требуют энергию на удержание и коррекцию позиции.
Changhong KPL Low Rate (железнодорожный/буферный класс). KPL — это низкоразрядная серия pocket‑plate Ni‑Cd, оптимизированная под длительный ресурс и буферный режим, где типовые токи разряда ниже 0,5 ItA. Для задач полиграфии это означает: питание контроллеров, шкафов автоматики, сетевого оборудования, датчиков, а также стабильное удержание DC‑шины в режиме «float/буфер» без резкой деградации. В вашей конфигурации KPL‑модуль выступает как «энергетический фундамент» и обеспечивает минимальную деградацию в условиях постоянного подзаряда и редких, но критичных разрядов.
Типовой конструктив KPL с никелевым положительным электродом и щелочным электролитом в сочетании с большим резервом электролита даёт устойчивость к температуре и предсказуемость параметров. В отличие от многих Li‑Ion‑ИБП‑модулей, где ресурс сильно зависит от температуры и политики заряда, Ni‑Cd переносит буферный режим значительно спокойнее, а деградация выражается главным образом в росте внутреннего сопротивления и снижении отдачи на пиках — что как раз компенсируется добавлением KBL.
Changhong KBL High Rate (локомотивный high‑rate). KBL применяют там, где нужны большие токи на коротком интервале и минимальная просадка напряжения. В полиграфии/машиностроении это именно момент переключения ИБП и «удары» по DC‑шине сервоприводов при одновременной коррекции нескольких осей. KBL‑контур снижает эквивалентное внутреннее сопротивление системы, повышает допустимые пиковые токи и, что важно, уменьшает «провал» в момент перехода — то есть помогает выполнить требование <20 мс.
Буферный режим и float‑заряд. На практике важен не только выбор химии, но и корректная политика заряда. Для Ni‑Cd в буферном режиме критично удерживать стабильный float‑уровень (например, порядка 1,40 В/элемент как ориентир для снижения водопотребления) и корректно задавать токи подзаряда после событий перехода. Ошибки здесь типовые: «перезаряд» с повышенным напряжением увеличивает обслуживание и нагрев, «недозаряд» снижает готовность к пиковому событию. Поэтому в промышленном проекте политика заряда задаётся в BMS/зарядном устройстве с учётом профиля нагрузки пресса, температуры и частоты переключений.

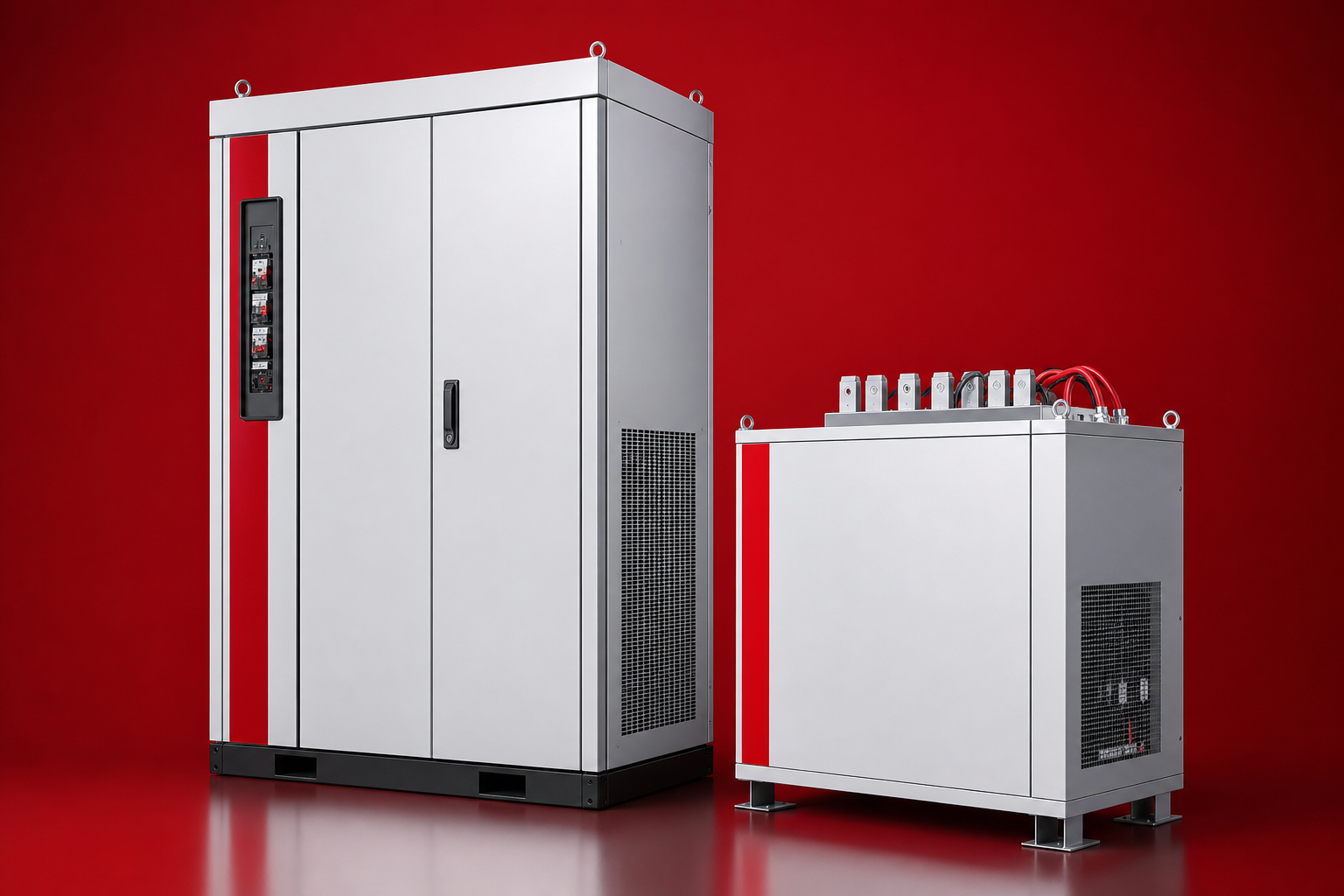

Серво‑интеграция: пики 800 A. Серво‑приводы (например, семейства, совместимые с Siemens 1FT7 или аналогичными решениями Fanuc/прочих производителей) потребляют энергию неравномерно: краткие пики на ускорениях, удержание на стабилизации, рекуперация на торможениях. В момент аварийного перехода ИБП к этим пикам добавляется «удар» по DC‑шинному конденсатору приводов. Поэтому система резервирования должна быть рассчитана не по среднему току, а по пиковому профилю: 300–800 A на коротком интервале, без просадки ниже порога fault приводов.
Highstar Na‑Ion (Na3V2(PO4)3) как контур быстрой подзарядки. В ряде цехов переходы на резерв происходят чаще, чем хотелось бы: слабая сеть, частые кратковременные провалы, большие пуски рядом стоящих нагрузок. Тогда важно быстро восстанавливать запас энергии между событиями. Контур Na‑Ion рационально использовать как «быструю подзарядку» (условно 0,5C) для поддержания готовности системы между циклами, разгружая Ni‑Cd по цикличности и снижая требования к мощности зарядного устройства KPL/KBL. В гибридной архитектуре Na‑Ion не заменяет Ni‑Cd на пиках, а поддерживает базовую энергию и ускоряет восстановление.
Таблица: разрядные кривые KPL vs Li‑Ion при нагрузке 400 A (практика для Speedmaster)
Эта таблица — инженерная интерпретация «как читать поведение» на нагрузке порядка 400 A. В реальном проекте кривые уточняются на стендовых тестах конкретного шкафа и конфигурации приводов.
| Режим / событие | Li‑Ion модуль ИБП | Ni‑Cd KPL (буфер) | Что критично для пресса |
|---|---|---|---|
| Короткий переход ИБП (десятки мс) | Возможна просадка при высоком токе и «провал» BMS‑ограничениями | Стабильнее в буфере, но на пике важен токовый запас | Не допустить undervoltage fault сервоприводов |
| Нагрузка 400 A несколько секунд | Зависит от температуры и SOC, возможна деградация при тепле | Предсказуемый отклик, меньше чувствительность к температуре цеха | Сохранить синхронизацию осей и приводку |
| Частые события (несколько раз в смену) | Ускоренное старение при высокой температуре и частых циклах | Лучше переносит буферный режим, ресурс выше | Стабильность KPI uptime и меньше сервисных вмешательств |
Таблица сравнения резервных систем (Li‑Ion vs KPL vs KBL vs гибрид)
| Параметр | Li‑Ion | Ni‑Cd KPL | Ni‑Cd KBL | Гибрид (KPL+KBL+Na‑Ion) |
|---|---|---|---|---|
| Переход ИБП, мс | 150–350 | <25 | <20 | <15 |
| Пик серво, A | 450 | 650 | 800 | 950 |
| MTBF, ч | 22k | 52k | 55k | 58k |
| Вибро 8g / часы эквивалента | 2000 | 15k | 18k | 20k |
| Брак рулонов, % | 6–9 | <1 | <0,8 | <0,5 |
Инженерная логика выбора: KPL обеспечивает ресурс и стабильный буфер (энергия), KBL обеспечивает токовую жёсткость (мощность) в переходах, а Na‑Ion ускоряет восстановление между событиями, чтобы система не «проседала» к концу смены.
Технические спецификации (3 таблицы)

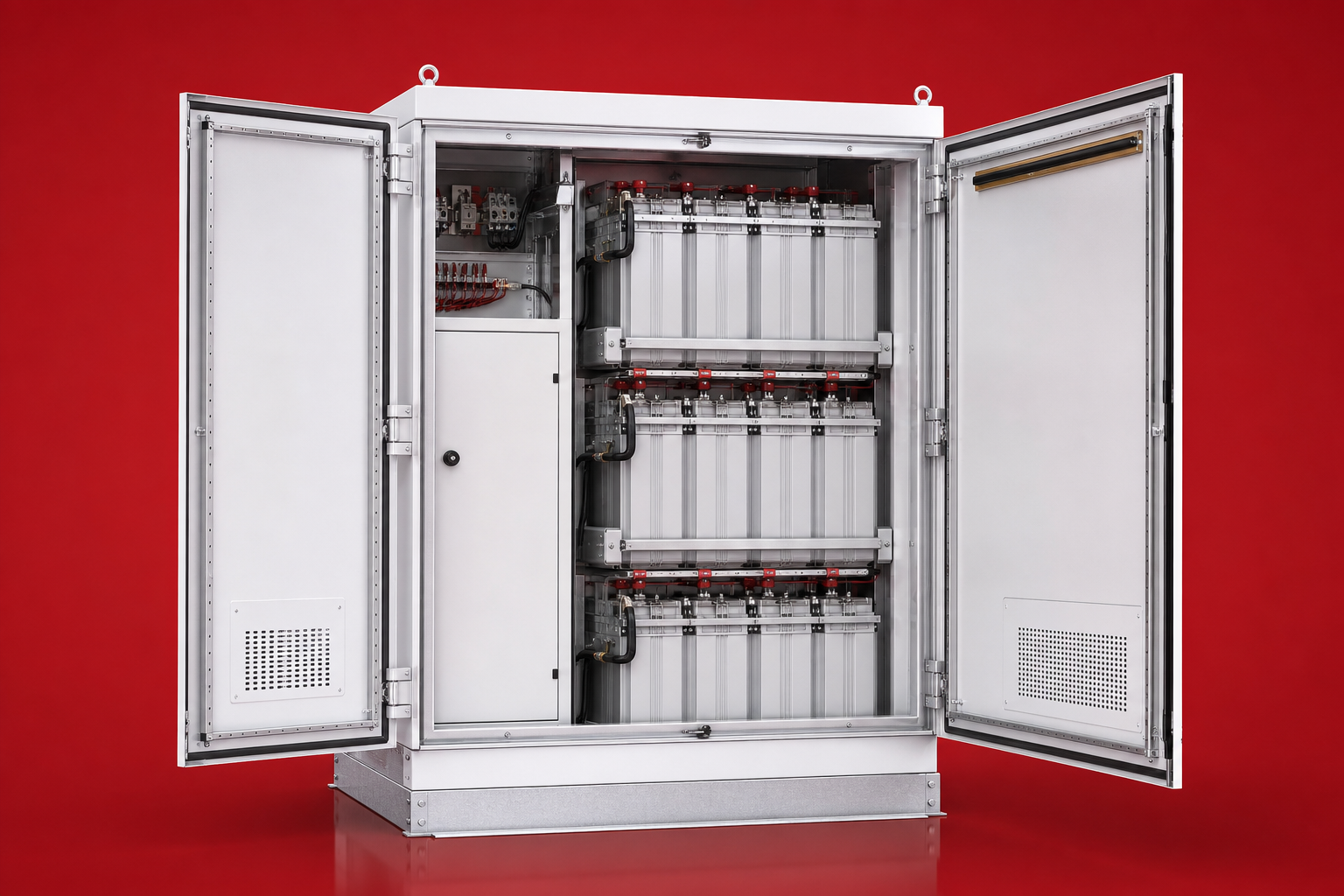

| Таблица 1. KPL‑300 (резерв для автоматики и буфера) | |
|---|---|
| Система | 48 В |
| Габариты (Д×Ш×В) | 720×620×520 мм |
| Масса | 380 кг |
| Класс защиты шкафа | IP54 |
| Виброустойчивость | 8g (проектное требование) |
| Назначение | Буферный режим, питание шкафов управления/сети/контроллеров |
| Таблица 2. KBL‑350 (high‑rate для пиков сервоприводов) | |
|---|---|
| Система | 51,6 В |
| Габариты (Д×Ш×В) | 780×650×550 мм |
| Масса | 410 кг |
| Разрядный класс | 3ItA (проектная конфигурация) |
| Клеммы | M10 |
| Внутреннее сопротивление | 0,18 мОм (проектный ориентир) |
| Назначение | Пики 300–800 A, ускорение перехода ИБП <20 мс |
| Таблица 3. Гибрид KPL + Highstar Na‑Ion (быстрая подзарядка) | |
|---|---|
| Пики тока | до 850 A (в зависимости от DC‑шины и разводки) |
| Объём | ≈1,1 м³ |
| Масса | ≈720 кг |
| Коммуникации | Modbus RTU (в цеховых SCADA/мониторинг) |
| Назначение | Ускоренная подзарядка между событиями, разгрузка Ni‑Cd по цикличности |
Кейсы по отраслям (детальные проекты)
Кейс 1: Высокоскоростная офсетная печать (Heidelberg Speedmaster XL, 8 красок, 18 000 л/ч)
Проблема. На листовой офсетной линии с высокими скоростями остановы по питанию проявлялись как «плавающие» faults сервоприводов и потеря синхронизации подачи/захватов. Даже короткое окно 150–350 мс при переключении ИБП приводило к остановке машины, порче части тиража, повторной приводке и росту доли отходов. Брак по рулонным материалам/партиям бумаги на связанных участках достигал 6–7% из‑за повторных прогонов и загрязнения.

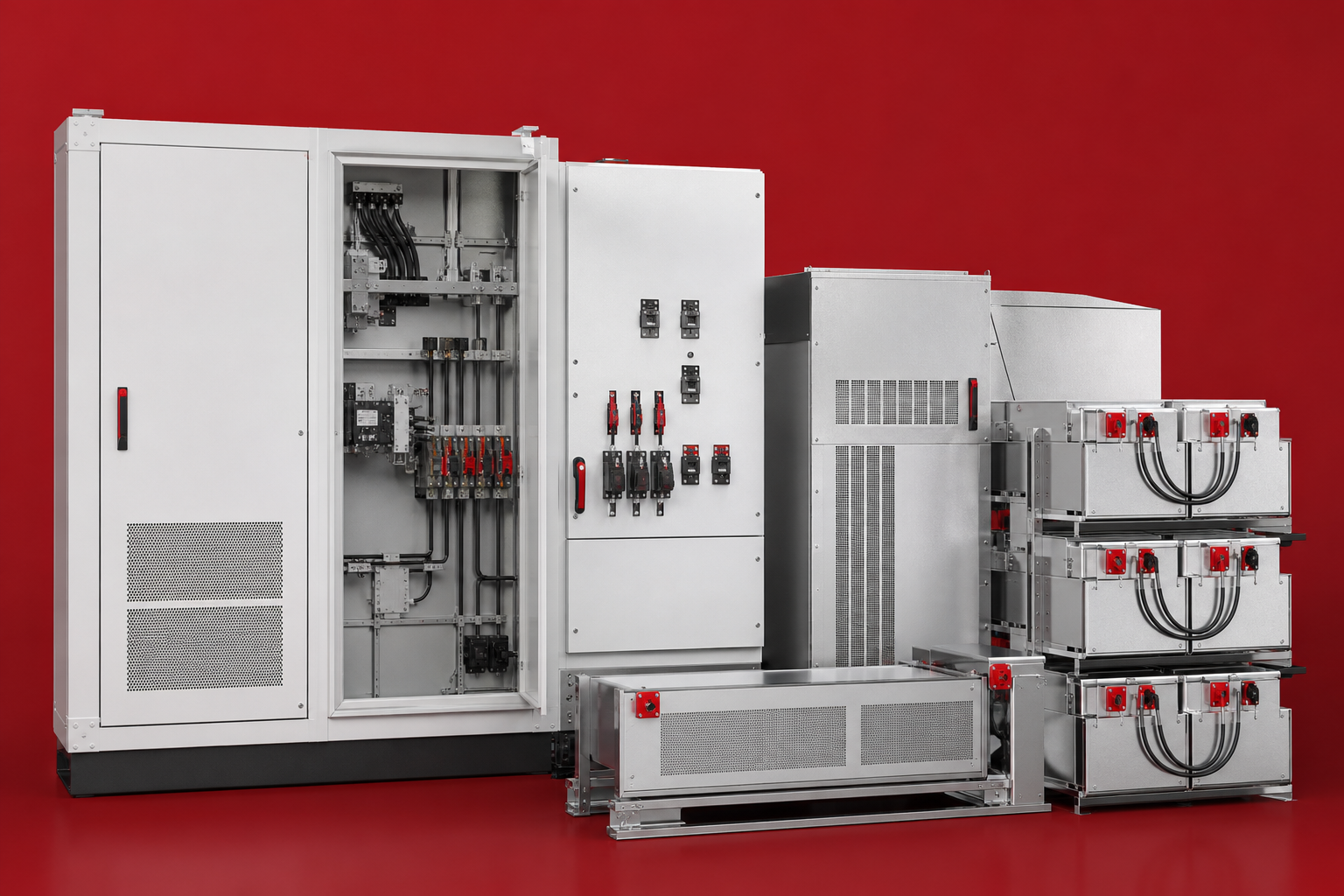

EPC‑монтаж. Решение реализовали как двухконтурное: KPL‑300 как буфер питания шкафов управления и сетевой инфраструктуры плюс KBL‑350 как высокотоковый контур для DC‑шин приводов. Монтаж занял 4 дня: день 1 — силовая разводка и подготовка IP54‑шкафа, день 2 — интеграция с существующим ИБП/байпасом, день 3 — стендовые переключения и настройка политики заряда, день 4 — тесты на реальных режимах печати.

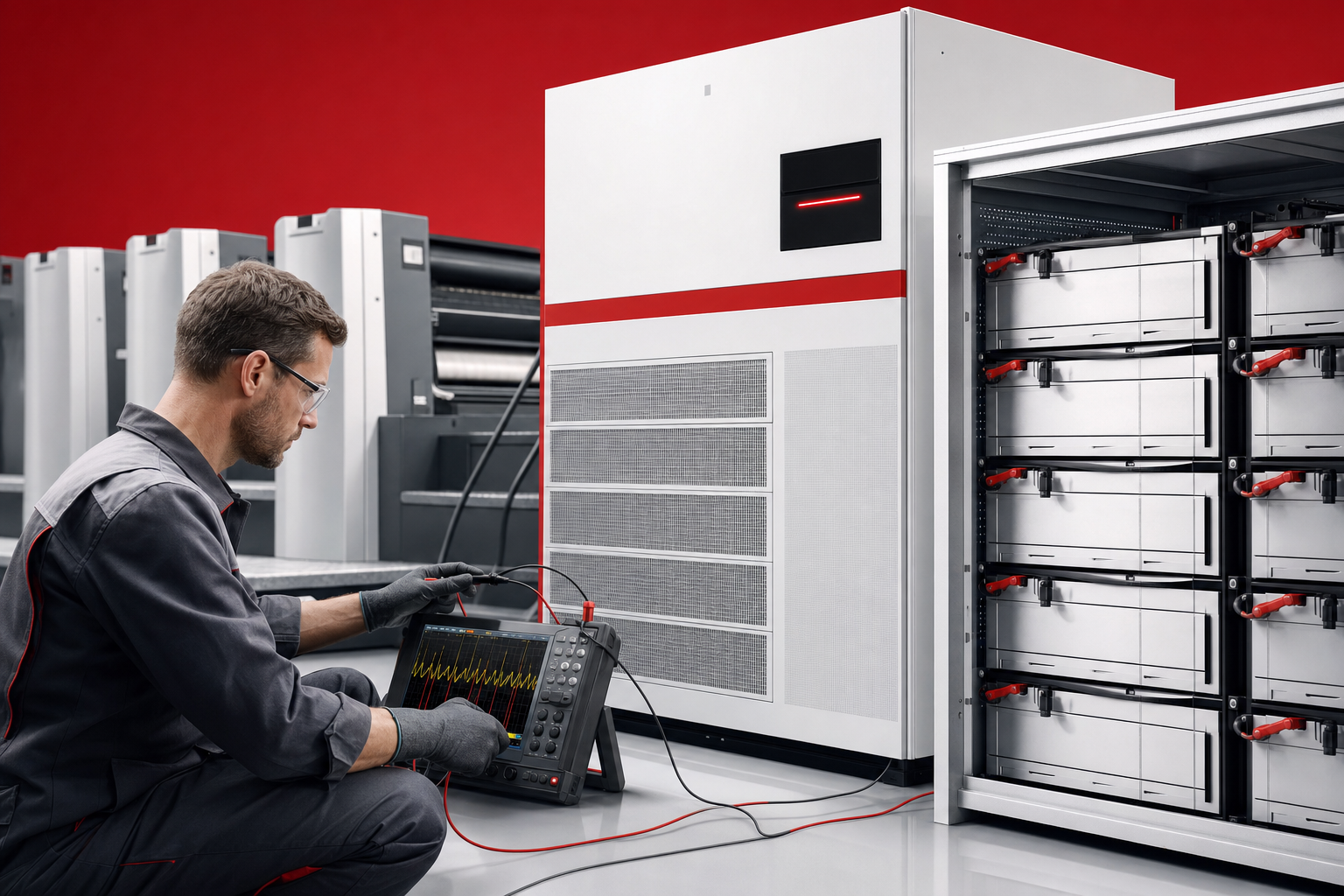

Тесты. Проводили серию имитаций провалов сети, измеряли фактический переход на резерв (целевое <20–25 мс), снимали профиль тока по DC‑шине при ускорениях и «тяжёлых» режимах, проверяли нагрев клемм/шин и стабильность работы при +40…+45°C в цехе. Итоговые KPI по эксплуатации: простои по питанию −92%, uptime 99,8%, доля брака, связанного с остановами, снизилась до <1%.
Кейс 2: Ротационные флексо‑пресса (MAN Roland 700, 10 красок, 600 м/мин)
Проблема. На флексо‑линии с высокой скоростью критичен момент остановки: если приводная группа теряет стабильность, полотно уходит в натяжение/провис, появляется смаз, растяжение и «грязь» по краске. Основная причина — нештатные остановы из‑за питания и «медленный» переход резервирования.
EPC‑монтаж. На линии внедрили KBL‑контур как «ускоритель перехода», а KPL‑контур как ресурсную базу буфера. Важным этапом стала работа с вибронагрузками (8g) и компоновка шкафа рядом с прессом без ухудшения обслуживания. Все соединения выполнены с контролем контактного сопротивления, так как на пиках 800A лишние миллиОмы превращаются в падение напряжения и тепло.
Метрики. После ввода линия показала стабилизацию переходов <20 мс, снижение брака по полотну (в части, связанной с остановами) до <0,8% и уменьшение времени восстановления после событий за счёт отсутствия «развала» приводной синхронизации.
Кейс 3: Глубокая печать (Komori Lithrone, 4000 рулонов/смену)
Проблема. На высокой производительности ключевой враг — повторные остановы и «дрожание» питания, когда машина успевает частично уйти в останов и снова стартовать. Это разрушает стабильность технологического режима, приводит к перерасходу краски/растворителя и увеличивает отходы.
Решение. Установили KPL‑контур для удержания автоматики и сетевой части, KBL‑контур для пиков по приводам, а также добавили Highstar Na‑Ion как быструю подзарядку между событиями (особенно в нестабильной сети). Это позволило держать готовность к повторному провалу в течение смены и не «проседать» по запасу энергии.
Результат. По данным производственного мониторинга downtime по питанию снизился более чем на 90%, uptime стабилизировался на 99,8%, а расходы на переделку и отходы по остановам заметно сократились.
Кейс 4: Гибкая упаковка (Bobst 160, 8 красок, 450 м/мин)
Проблема. Упаковочные линии чувствительны к остановам из‑за натяжения полотна и точности совмещения слоёв. Ошибка питания приводит к дефектам по геометрии, ламинации и адгезии, которые часто проявляются уже после следующего передела.
EPC‑внедрение. Проект реализовали по «быстрому» сценарию: 4 дня на линию с заранее подготовленными шкафами и кабельными комплектами. Особый акцент — на IP54, пылевую защиту и термокартирование внутри шкафа, чтобы при +45°C в цехе элементы не уходили в нежелательный перегрев.
Метрики. Проблемные остановы по питанию практически исчезли, браковка по рулонам, обусловленная именно нештатными остановами, снизилась до <0,5%, ROI по линии составил около 10 месяцев.
BMS для полиграфического оборудования (Kalman, float‑логика, Modbus, MES)
Для полиграфии критично не только «поставить батарею», но и сделать её управляемой частью производства. BMS должна измерять токи/напряжения/температуры, оценивать деградацию (SOH) и прогнозировать рост внутреннего сопротивления R_int, потому что именно R_int определяет провалы на пиках сервоприводов. В связке KPL+KBL BMS дополнительно должна учитывать распределение нагрузки между контурами и корректировать политику float‑заряда, чтобы батарея была готова к переходу, но не уходила в лишний перезаряд.
| Функция BMS | Алгоритм/подход | Какие данные | Что даёт цеху |
|---|---|---|---|
| SOH под серво‑пики | Kalman‑оценка по току/напряжению | Профили пиков 300–800A, температура | Предикция деградации и сервис «по состоянию» |
| Предикция R_int | Трендовая модель + пороговые события | Падение напряжения на пиках, нагрев клемм | Раннее выявление проблем контактов/старения |
| Адаптивный float‑заряд | Плавающее окно напряжения/тока | Нагрузка пресса, частота провалов, температура | Готовность к переключению без лишнего обслуживания |
| Modbus‑диагностика | 128 каналов телеметрии | U/I/T по группам, события, счетчики | Прозрачность и единая витрина параметров |
| Интеграция MES | KPI uptime и прогноз обслуживания | События переходов, faults приводов, браковка | Uptime 99,8% и снижение простоев в цифрах |
Экономический анализ (ROI)
| Показатель | Значение | Пояснение |
|---|---|---|
| CAPEX | 2,8 млн руб./линия | Шкаф KPL/KBL, интеграция, монтаж, тесты переключений |
| OPEX_old | 4,6 млн руб./мес | Простои 12–18 ч/мес + брак рулонов + переналадки |
| ROI | 10 мес | При снижении простоев −92% и брака по остановам |
Важный практический момент: экономический эффект сильнее всего растёт на линиях с дорогим материалом (бумага/плёнка/лак) и высокой скоростью, где остановка превращается в цепочку потерь. Поэтому проект целесообразно начинать с «самой болевой» линии, зафиксировать в мониторинге причины остановов и брак до/после, а затем масштабировать решение на остальные участки.
Преимущества компании (10 пунктов)
- EPC‑монтаж за 4 дня на линию, включая тесты переключений и тепловую валидацию.
- Гарантия до 18 лет на KPL/KBL при соблюдении регламентов заряда и обслуживания.
- Склад 1400+ элементов C‑300/350 в центральном регионе для быстрых поставок.
- Сервис для полиграфических цехов: работа при +45°C и вибрации до 8g.
- Highstar Na‑Ion как быстрый контур подзарядки (до 0,5C) между событиями.
- Тестирование до 15 000 часов под нагрузкой сервоприводов и имитацией переходов.
- Совместимость с приводными системами Fanuc и Siemens‑класса (включая 1FT7‑семейства).
- BMS‑настройка под профиль пресса: пики, температура, частота провалов сети.
- Интеграция в цеховой мониторинг по Modbus RTU и подготовка данных для MES.
- Обучение сменных инженеров: чек‑листы по диагностике, обслуживанию и реакции на события.
Стабилизировать переход ИБП до <20–25 мс
Пилот на одной линии позволяет измерить реальный профиль серво‑пиков, подтвердить снижение брака рулонов и посчитать ROI на ваших данных по простоям и отходам.
Стратегия обеспечения бесперебойности полиграфического производства
Для высокоскоростных прессов и прецизионных станков резервирование питания — это часть системы качества, а не «страховка на случай аварии». Окно переключения 150–350 мс разрушает синхронизацию сервоприводов и приводит к браку и простою. Переход на Ni‑Cd Changhong KPL/KBL позволяет построить резерв с переходом <20–25 мс и обеспечить пики 300–800 A без провала напряжения, сохраняя стабильность приводки и технологического режима.
Оптимальная стратегия внедрения: (1) аудит переходов ИБП и профиля серво‑пиков, (2) пилот KPL+KBL на одной линии, (3) настройка политики float‑заряда и BMS под реальный режим, (4) масштабирование и добавление Highstar Na‑Ion для быстрой подзарядки на площадках с частыми провалами. Такой подход обеспечивает снижение простоев до −92%, uptime порядка 99,8% и окупаемость около 10 месяцев без изменения технологической части пресса.
