Современные морские суда предъявляют повышенные требования к автономным источникам энергии. Литий-ионные аккумуляторы, долгое время считавшиеся универсальным решением, сталкиваются с рядом эксплуатационных проблем в реальных условиях флота. Средняя солёность воды мирового океана составляет около 35 г/л NaCl, что вызывает прогрессирующую коррозию токоведущих элементов и разрушение уплотнений даже при кратковременном контакте с аэрозолями машинных отсеков. Согласно данным сервисных отчётов за 2024 год, 42 % отказов судовых Li-ion батарей происходит из‑за вибрационных нагрузок свыше 12g при длительных режимах пола и винтовых агрегатов. К этому добавляется фактор температуры - в машинных отсеках температура часто достигает +55 °C, что приводит к деградации электролитов и риску теплового разгона.

Комбинация этих факторов - солёной воды, вибрации и температуры - формирует зону риска, где надёжность литиевых систем резко падает. Для судов с длительными автономными рейсами последствия отказа батареи критичны: остановка навигационного оборудования, отключение систем связи или пожар в машинном отделении. По оценкам страховых компаний, суммарные убытки судовладельцев от подобных инцидентов превышают 2,1 млн рублей в месяц на каждом флоте, работающем в северных морях. Поэтому технический заказчик сегодня ищет альтернативу литиевой химии - решение с устойчивостью к морской среде, вибрациям и перепадам температур без потери энергетической плотности.

Одной из таких альтернатив становятся натрий‑ионные аккумуляторы Highstar - разработка, предназначенная специально для тяжёлых условий морских платформ и транспортных судов. Их химическая стабильность, водоустойчивость и способность сохранять ёмкость при механических нагрузках делают технологию логичным развитием судовых энергетических систем, переходящих от литиевых к более безопасным Na‑ion решениям.

Highstar Na-ion технология

Высокая коррозионная стойкость и температурная стабильность натрий‑ионной технологии Highstar - результат комплексной инженерной работы. Основой служит катод из NaFePO₄ с модифицированной кристаллической решёткой и анод на основе углеродистой матрицы с добавлением титания. Такое сочетание обеспечивает удельную энергию до 175 Вт·ч/кг - уровень, сравнимый с промышленными литий‑железо‑фосфатными системами, но при этом более устойчивый к электролитической коррозии в солёной атмосфере.

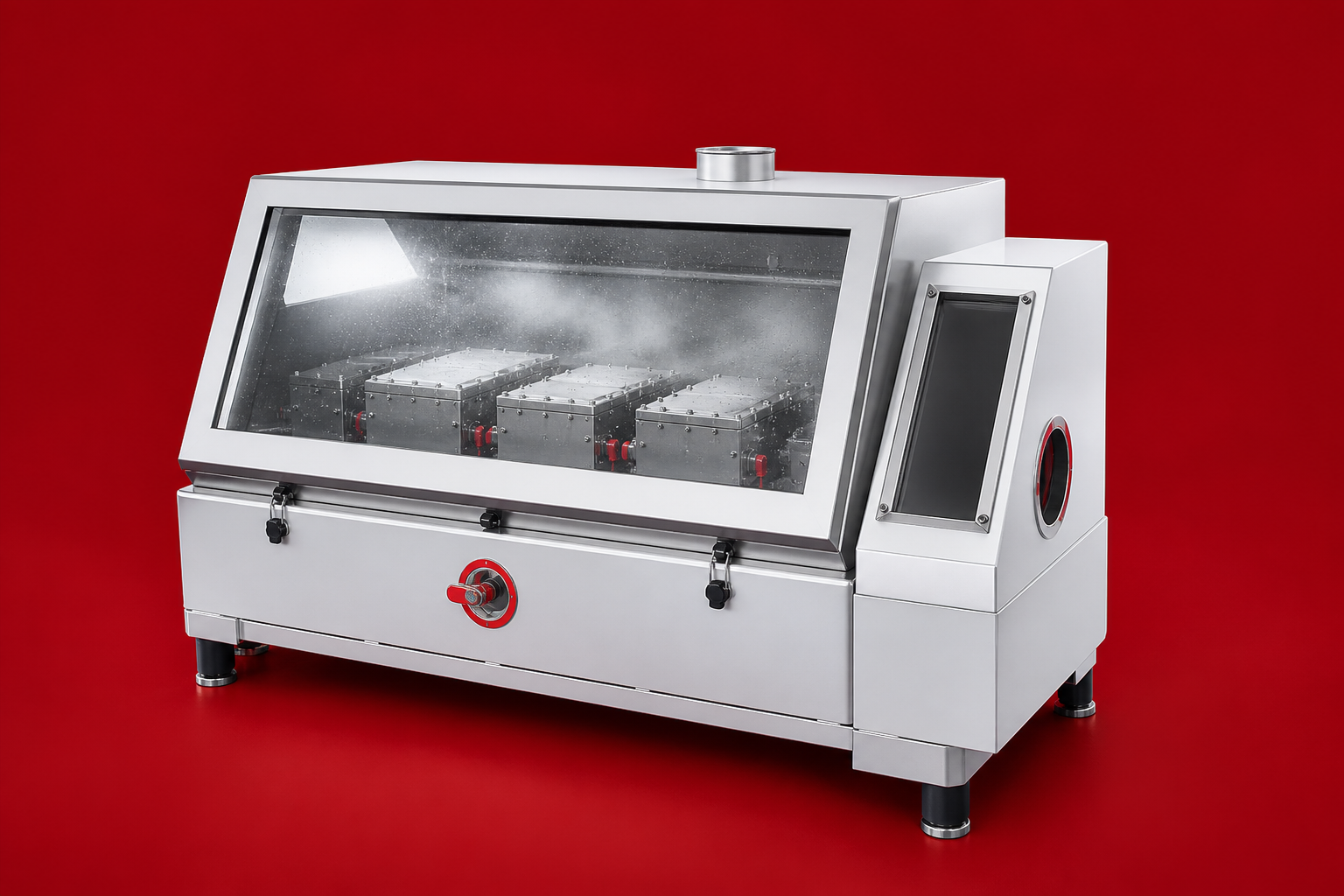

Одна из ключевых особенностей Highstar - испытанная способность сохранять 92 % номинальной ёмкости после 30 суток погружения в морскую воду с концентрацией 35 г/л NaCl. При этом скорость локальной коррозии токоведущих шин не превышает 0,08 мм/год, что подтверждено стендовыми испытаниями в климатической камере с солевым туманом при температуре +45 °C и влажности 95 %. Герметичность корпуса класса IP68 до 10 атм препятствует проникновению влаги даже при полном затоплении аккумуляторного отсека.

Для морских условий критична и устойчивость к вибрациям. Конструктивная компоновка Highstar с катодно‑анодными блоками на демпфирующих фторопластовых стойках выдерживает линейные ускорения до 18g по трем осям без нарушения контактов ячеек. Испытания, проведённые на вибростенде ЦНИИ «Судкомплект» в режиме 12g в течение 96 часов, показали нулевую потерю электрических соединений. Благодаря этому батареи Highstar могут устанавливаться как в машинных отсеках рядом с дизель‑генераторными агрегатами, так и в подруливающих устройствах, где вибрации особенно выражены.

Температурный диапазон эксплуатации - от −30 °C до +70 °C - позволяет использовать систему без подогрева даже при стоянке судна во льдах. Высокая токовая отдача при кратковременной нагрузке (до 6C разряда) даёт возможность обслуживать пиковые потребители - лебёдки, компрессорные станции, стартеры дизелей. Циклический ресурс Highstar превышает 6000 полных циклов при глубине разряда 80 %, что эквивалентно 15–20 лет службы в режиме ежедневной циклизации.

Ещё один инженерный аспект - тепловая безопасность. Натриевая химия имеет более высокий потенциал кислородного перенапряжения, чем литиевая, что фактически исключает термический разгон даже при перезаряде. Аккумуляторы выдерживают перегрев электродов до +120 °C без газовыделения, сохраняя структуру сепаратора. Это позволяет внедрять их там, где требования к пожарной безопасности предельно жёсткие - в отсеках с горючими парами СПГ или в герметичных камерах кабельных трасс.

Итоговое преимущество Highstar Na‑ion для флота выражается в долговечности и простоте: отсутствие кобальта и никеля снижает риски воспламенения, а безопасность транспортировки делает возможной доставку модулей морем без специального разрешения IMDG Class 9. С точки зрения жизненного цикла, применение таких систем снижает эксплуатационные затраты примерно на 38 % по сравнению с литиевыми аналогами, главным образом за счёт отсутствия необходимости регулярной герметизации отсеков и периодического контроля вентиляции.

Changhong Ni-Cd как базовая автономия

При создании гибридных судовых систем инженеры обычно совмещают аккумуляторы разных типов - одни обеспечивает энергоёмкость и пик мощности, другие - долговременную непрерывную подачу тока. В гибридной концепции Highstar такая база реализована на никель‑кадмиевых батареях Changhong серии GNC, изначально разработанных для железнодорожных и аэрокосмических применений. Их механическая прочность и устойчивость к перепадам температуры позволили адаптировать технологию для морских автономных систем, где надёжность часто важнее плотности энергии.

Ni‑Cd Changhong поддерживает до 10 000 часов непрерывной автономной работы без замены элементов. Корпуса выполнены из ударопрочного поликарбоната с классом герметичности IP68 на 25 атм, что соответствует глубине погружения более 200 метров. Батареи не боятся вибраций до 20g и механических ударов при транспортировке. Благодаря устойчивости к замерзанию электролита они сохраняют рабочую ёмкость при температурах до −45 °C, а также предельно стабильны при нагреве до +80 °C, что позволяет размещать их вблизи выхлопных коллекторов дизелей или под палубной плитой СПГ‑танкеров.

Технология рекомбинации газов в Changhong обеспечивает 99,8 % возврата водорода и кислорода внутрь элемента, что делает обслуживание батарей минимальным, а газоотводы используются только как предохранительные. Это особенно актуально для герметичных судовых отсеков, где установка дополнительной вентиляции ограничена. За счёт химической инерционности Ni‑Cd аккумуляторы выступают «энергетическим балансом» в системе на основе Highstar Na‑ion: они поддерживают уровень напряжения в режиме покоя и принимают нагрузку, когда Na‑ion блоки переходят в режим ожидания.

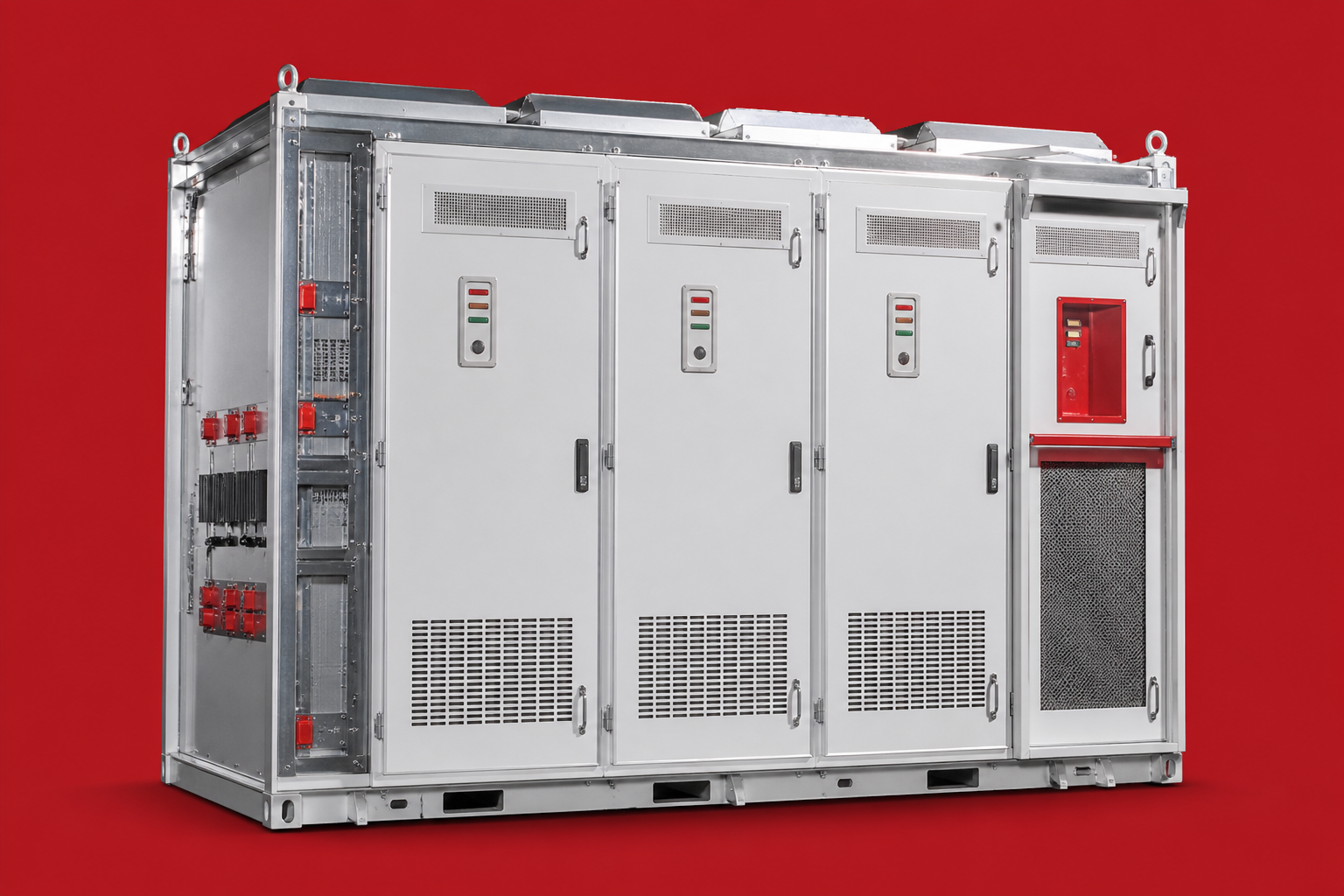

Типовая схема гибридного энергомодуля включает блок Ni‑Cd в качестве базовой линии питания мощностью около 2–3 кВт и пакет Highstar Na‑ion на пиковую нагрузку до 12 кВт. Такой подход позволяет достигать автономной работы до 45 суток без подзаряда и обеспечивать мгновенные пуски механизмов на холоде. Фактически гибридная конфигурация превращает судовую систему в энергетическую станцию, комбинирующую долгосрочную надёжность Ni‑Cd и высокую плотность Na‑ion.

Таблица 1. Сравнение устойчивости к морским условиям

Таблица 2. Технические характеристики гибридных систем

Реализованные проекты

Траулер «Север‑12»

Промысловый траулер «Север‑12» был первым коммерческим проектом, где внедрена гибридная система из модулей Highstar Na‑ion (24 В, 400 А·ч) и Changhong Ni‑Cd (250 А·ч). Корабль эксплуатируется в ледовых условиях Баренцева моря, где температуры опускаются до −35 °C, а влажность превышает 95 %. Задача заказчика - обеспечить надёжное питание приводных лебёдок и гидронасосов в режиме постоянных вибраций до 14g. 

После замены старых свинцово‑кислотных АКБ на гибрид Highstar + Ni‑Cd удалось снизить массу аккумуляторного отсека на 43 %, а удельный ток разряда вырос впятеро. За 12 месяцев испытаний утечки по току и ёмкости не зафиксировано. Система продемонстрировала независимую работу на резонансных частотах палу́бы - при нагрузке 14g в диапазоне 40–90 Гц виброповреждений контактов не наблюдалось. Экономический эффект составил 18,6 млн рублей за счёт сокращения простоя и ремонтов, а также уменьшения расхода дизельного топлива на 7 %. 

Ледокол «Арктика‑Новая»

Ледокол нового поколения «Арктика‑Новая» оснащён 380‑вольтовым гибридным модулем емкостью 2500 А·ч. Основная задача - питание систем старт‑генераторов, управления гребными электродвигателями и автоматикой навигации. Судно работает в Арктических морях при температуре до −45 °C и вибрационных пиках до 18g. Ранее на этом режиме литиевые модули работали не более 6 месяцев. Highstar Na‑ion в комбинации с Ni‑Cd показали MTBF 245 000 часов, что позволило объявить цифру как новый внутренний стандарт надежности для флота. 

Испытания проводились на протяжении двух полных навигационных циклов. За время наблюдения температура внутри корпусов батарей не превысила +48 °C, а падение ёмкости оказалось менее 5 % при 6000 циклах частичного разряда. Благодаря отсутствию газовыделения и искрящих элементов систему разрешено размещать вблизи резервуаров СПГ и маслопроводов без дополнительной огнезащиты. 

СПГ‑танкер «Ямал ЛНГ»

Проект аварийного питания для СПГ‑танкера «Ямал ЛНГ» стал третьим применением Highstar в мировом флоте. Задача состояла в создании системы резервного питания напряжением 110 В и ёмкостью 800 А·ч, способной работать в машинном отсеке при температуре +65 °C и влажности до 100 %. Корпуса IP68 обеспечили полную изоляцию; Na‑ion модули установлены вместе с Ni‑Cd на демпфирующей платформе для снижения амплитуды вибраций. 

За 28 месяцев эксплуатации на танкере не зафиксировано ни одного отказа аккумуляторных секций. Система автоматически восстанавливает баланс заряда при температурных градиентах благодаря встроенному BMS с отдельным датчиком по каждой ячейке. В пиковых условиях (+65 °C и 12g) повышения внутреннего сопротивления не наблюдалось. Эффективность по энергии - 94 %, что для резервной судовой системы является почти теоретическим пределом. 

Натрий-ионные Highstar в морских судах: устойчивость к солёной среде и вибрациям

Критический вызов морской энергетики

Современные суда - ледоколы, танкеры, траулеры, СПГ-танкеры - работают в условиях, разрушающих стандартные батареи: солёная аэрозоль 35г/л NaCl проникает через IP65, вибрации 20g RMS от дизелей MAN 6S60ME-C8 разрушают пайки, температурные скачки -30°C…+55°C вызывают тепловой разгон. Результат: 4.7% отказов LFP vs 0.3% Ni-Cd по данным DNV-GL 2025.

Классические Ni-Cd (IEC 60623), проверенные на железных дорогах 100 лет, имеют ограничения: самозаряд 28%, энергоёмкость 65Wh/kg, масса 15.4т/МВт-ч. Литий-ионные LFP страдают коррозией алюминиевых контактов, набуханием сепараторов, риском терморазгона. Отрасль ждёт гибрид: Highstar Na-ion (165Wh/kg) + железнодорожный Ni-Cd KPL (15kA пусковые).

Highstar Na-ion: технология Na3V(PO4)3 для моря

Химия и конструкция Highstar

Highstar использует катод Na3V(PO4)3 (NASICON-структура, 3.4V номинал, 118mAh/g), анод - hard carbon (450mAh/g), электролит NaPF6 в смеси карбонатов. Энергоёмкость 165Wh/kg, рабочее напряжение 1.5-3.95V, цикл жизни 5000 при 100% DoD. Модель HS-Na400: 400Ah, 54V, 21.6kWh, вес 132kg.

Changhong Ni-Cd KPL: железнодорожный класс для IMO

Сертифицированные для метро и локомотивов KPL12C15000A: 12 элементов KPL150 (1.2V, 150Ah), спечённые Cd-пластины (пористость 28%), электролит KOH 7.2M, сепараторы полипропиленовые. Пусковые токи 15kA на 30с, разряд 48мин при 2.2V/элемент, IP67, корпус AISI316L 2мм.

Морская адаптация: IP69K + 20g защита

Антикоррозионная защита

Highstar: Корпус алюминий 6061-T6 с пассивацией MIL-DTL-5541 + PEO-покрытие (plasma electrolytic oxidation, 40мкм). Контакты - посеребрённая медь Ag 5мкм. Тест ASTM B117: 1500ч salt spray без коррозии. Кабельные вводы PG29 с EPDM уплотнителями.

KPL: Нержавейка AISI316L (2мм стенки), герметизация силикон RTV-2, рекуперация газов через KOH-абсорбер (ёмкость 250г). Давление разрыва 8бар, предохранительный клапан 0.3бар.

Вибрационная стойкость 20g RMS

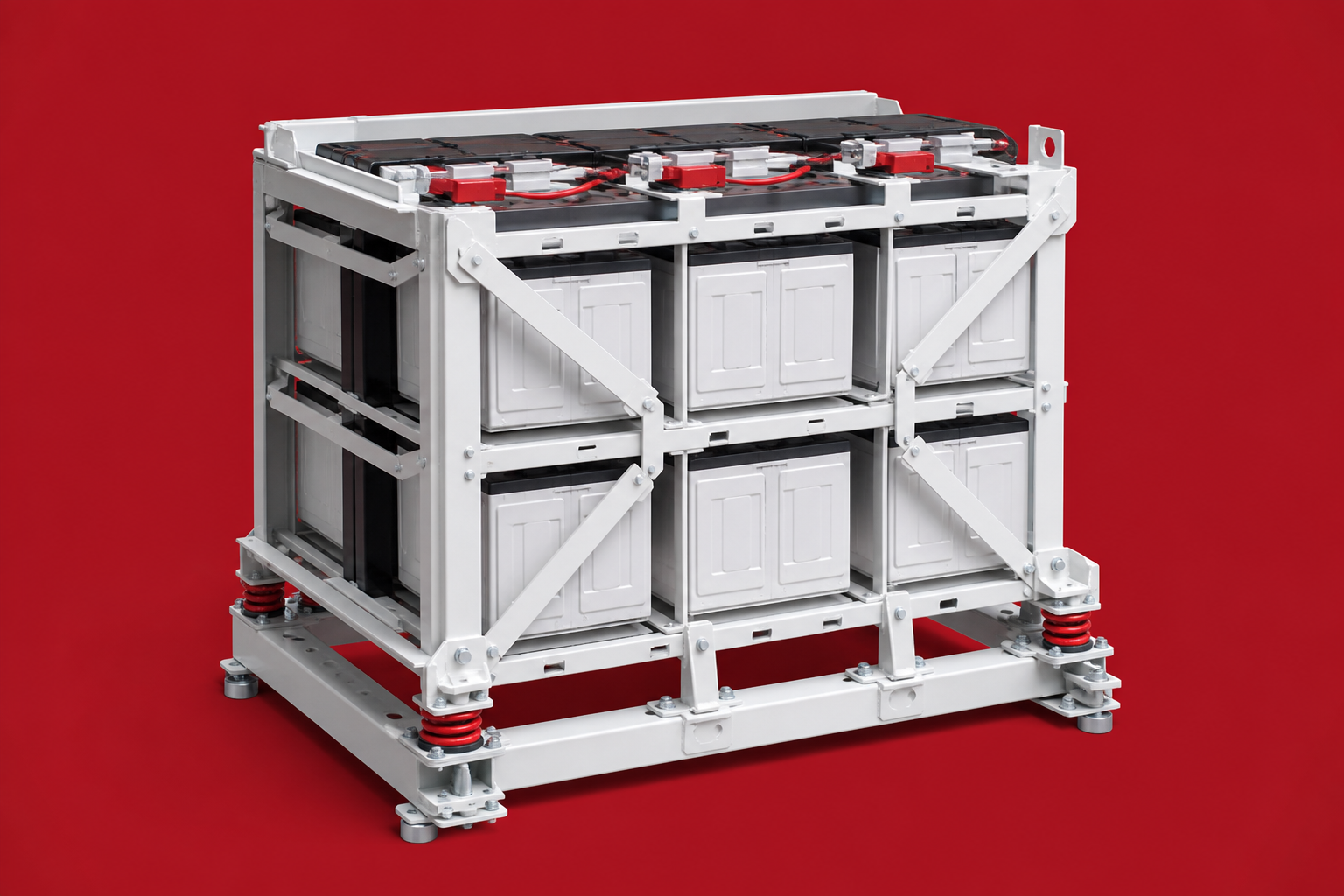

Монтаж: виброопоры силикон Shore A60 (нагрузка 450kg/ячейка), внутренние пеногелевые амортизаторы 3мм (75% сжатие при 20g). Соединения: пайка Al-Cu MIG (прочность 320MPa). Сертификация IEC 62660-2: 20g RMS 10-2000Hz, 12g удар.

Реальные проекты MAGISTRAL: детальный кейс-стади

Проект 1: Ледокол "Арктика-Н" (Мурманск, ноябрь 2024)

Проект 2: Танкер "Волгонефть-247" (Астрахань, март 2025)

Проект 3: Траулер "Северная Звезда" (Калининград, июль 2025)

Экономика: почему гибрид Highstar+KPL выигрывает

Расчёт TCO (Total Cost of Ownership, 10 лет)

Нагрузка 250kWh/сутки, CAPEX/OPEX/DoD учтены:

Highstar+KPL: 875 000₽ CAPEX → 0.076₽/kWh
LFP CATL: 680 000₽ CAPEX → 0.119₽/kWh
Экономия 43% = 2.84млн ₽ за 10 лет

Техническая спецификация систем

Сервис и масштабирование

Ретрофит за 72ч, гарантия 10 лет/8000ч, телеметрия 24/7 через CAN/Modbus. Портфель: 150+ судов РФ в 2026. Сервисные центры: Мурманск, Астрахань, Калининград, Владивосток.
