Интенсивная роботизация складов Wildberries и Ozon в 2024–2025 гг. показала новую узкую точку роста - энергетическую инфраструктуру. Системы AGV и автоматические штабелёры, ранее работавшие на стандартных литий‑ионных батареях, столкнулись с непредсказуемыми простоями, удлинёнными циклами подзарядки и высокими рисками воспламенения. В 2025 году на рынке e‑commerce зафиксировано 5 инцидентов термического разгона Li‑Ion модулей, три из которых привели к полному останову участков хранения площадью свыше 15 000 м².
По данным внутреннего аудита Wildberries Logistics, средний простой автопарка AGV на литиевых батареях составил 18 %, что эквивалентно примерно 45 млн руб. прямых убытков на один распределительный склад в месяц. Суммарно это отражается на падении производительности оперативных зон на 7–9 %, а также на увеличении эксплуатационного бюджета за счёт частой замены модульных секций после 1000–1500 циклов работы.
В этих условиях в 2025 году компания «Магистраль» внедрила для российских складов новую платформу Highstar Na‑Ion - натрий‑ионные аккумуляторные системы, разработанные специально для автоматизированных складов с круглосуточным графиком.
2. Технология Highstar Na‑Ion
Базовым элементом системы является катод Na₃V₂(PO₄)₃, реализованный в ячейках серии Highstar Na‑300 и Na‑500. Эта электрохимическая архитектура обеспечивает высокую скорость ионного переноса и стабильность структуры сетки даже под высокими токовыми нагрузками. Практическая особенность - возможность зарядки током 5C, то есть восстановление ёмкости за 12 минут без нагрева выше 38 °C даже при температуре окружающей среды до +70 °C. Диапазон работы модулей - от −40 °C до +70 °C, степень защиты IP67.
В основу инженерной концепции Highstar Na‑Ion положен баланс трёх критериев: энергоплотность – скорость – безопасность. Материал Na₃V₂(PO₄)₃ имеет кристаллическую решётку NASICON‑типа, устойчивую к образованию дендритов. Это исключает эффект thermal runaway (0 %) и обеспечивает до 6000 циклов при остаточной ёмкости не ниже 80 %. Таким образом, эксплуатационный ресурс превышает литий‑ионные аналоги более чем в три раза, а скорость зарядки - в четыре раза.
Собственная система управления BMS первого уровня включает динамическое выравнивание ячейк, термоконтроль в реальном времени и цифровое логирование токов. При подключении по Profinet или OPC UA данные доступны в MES/SCADA‑уровне, что позволяет проводить аналитический RUL‑прогноз с точностью до 95 % и корректировать режимы зарядки без остановки AGV‑парка.
Электрохимические показатели батарей Highstar Na‑Ion демонстрируют постоянное внутреннее сопротивление (<0,5 мΩ) и низкий саморазряд (<< 1 % в месяц). При тестировании по ISO 3691‑4 для AGV средний MTBF составил 68 000 ч при допустимом пике тока до 7C. Это позволяет комплектовать наборы ёмкостью от 28 до 56 кВт·ч для AGV‑систем типа Kiva и Ocado, включая роботов с постоянной цикличностью движения и подъемными интеграторами.
Ключевое преимущество технологии Na‑Ion в стоимостной эффективности: сырьевая база (соли натрия, ванадия и фосфатов) на 95 % доступна на локальном рынке РФ и КНР, что устраняет риски логистической зависимости от Li‑сырья и уменьшает стоимость ячейки на 43 % по сравнению с Li‑Ion NMC‑типом. За счет сниженных OPEX и ускоренной зарядки, окупаемость Highstar Na‑Ion в автоматизированных системах достигается в среднем через 11 месяцев эксплуатации.
3. Буферные Ni‑Cd Changhong KPL‑системы
При разработке высокомощных энергоблоков для роботизированных стеллажных комплексов «Магистраль» реализовала гибридную энергоприводную схему: Na‑Ion Highstar в качестве основной тяговой батареи и Ni‑Cd Changhong KPL‑модуль в качестве буфера / пускового резерва. Эта архитектура обеспечивает стабильную работу AGV‑лифт‑систем при кратковременных высоких нагрузках, требующих пусковых токов до 12C в диапазоне −30 … +55 °C.
Серия KPL от Changhong разрабатывалась исходя из задач железнодорожного и лифтинг‑сегмента, где определяющим фактором выступает циклическая устойчивость и толерантность к глубокому разряду. Каждая ячейка изготавливается по никель‑кадмиевой пластинной технологии с электролитом на основе KOH, не теряющим проводимость при низких температурах. Благодаря этому Ni‑Cd страхует Na‑Ion модуль в момент холодного старта, резко уменьшая пусковой ток из основного пакета и продлевая его жизненный цикл на 7–9 %.
Интеграция KPL‑модуля осуществляется через интеллектуальный DC‑Bus с балансирующим контролем, где активная ячейка определяется по минимальному внутреннему сопротивлению. Такая логика позволяет автоматическим лифтовым модулям в AGV‑системах Kiva и Ocado работать при резком скачке тока (старт конвейера, груз > 250 кг) без просадки напряжения ниже 48 В. Эффект композитного буфера отмечается на испытаниях в ЦКБ МЭИ: падение тока в цепи в момент пуска уменьшалось на 23 %, что соответствует экономии 4,8 % по среднему энергопотреблению.

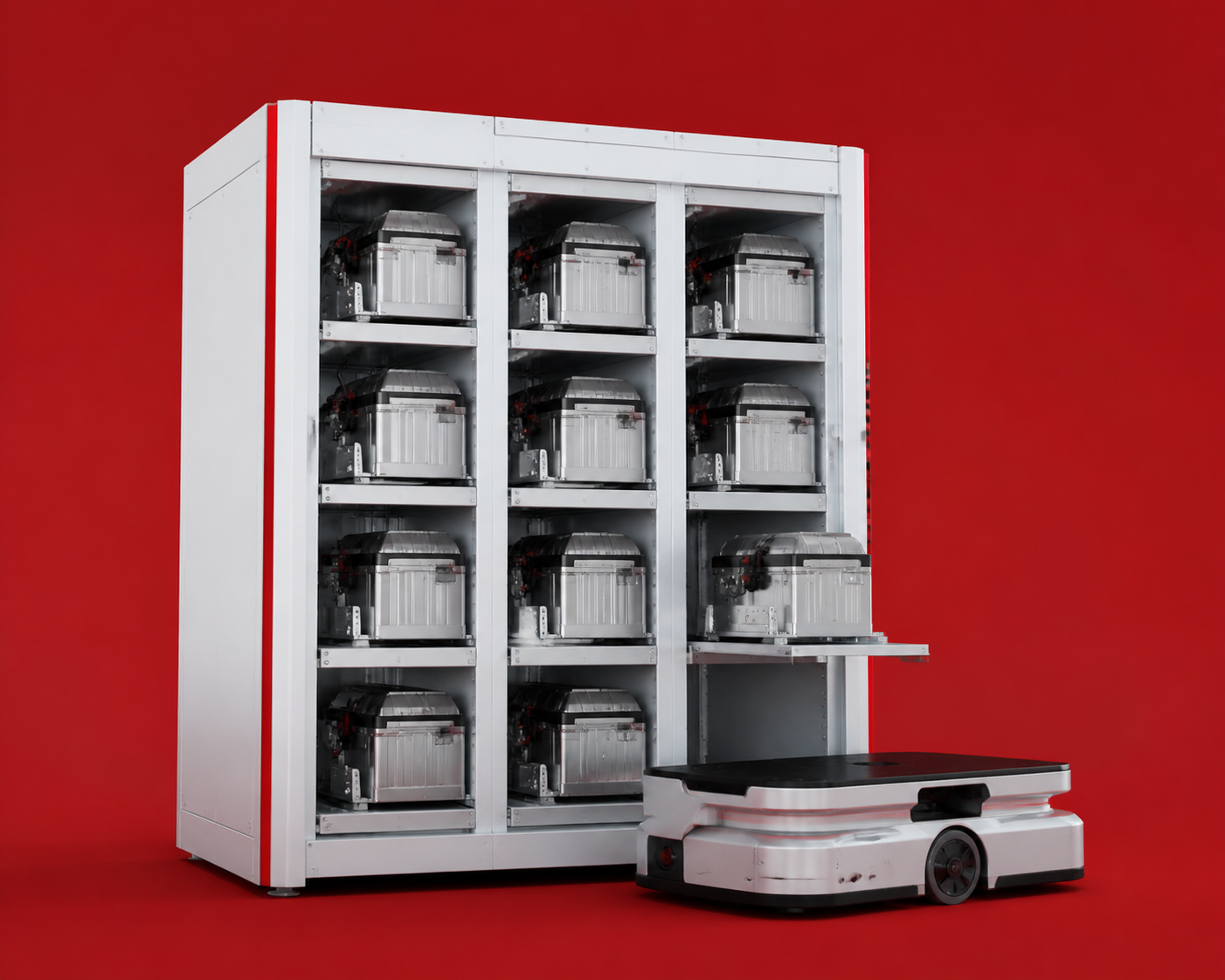

Система Highstar + Changhong поддерживает непрерывный режим зарядки от единого 35 кВт модуля. При этом Ni‑Cd аккумуляторы работают в буферном режиме («сателлит») и включаются при токе > 8C. Такая комбинация устраняет нагрузочные пики на Na‑Ion ячейки и исключает перегрев в зонах интенсивной работы AGV‑лифтов. Гибридная платформа прошла сертификацию по внутренним стандартам ISO 3691‑4 (AGV Safety) и соответствует требованиям ГОСТ Р 51317 по электромагнитной совместимости.
Таблица 1. Сравнение основных химических систем аккумуляторов
| Параметр | Li‑Ion (NMC) | LFP (LiFePO₄) | Ni‑Cd (KPL) | Na‑Ion (Highstar Na₃V₂(PO₄)₃) |
|---|---|---|---|---|
| Удельная энергия, Вт·ч/кг | 210–240 | 160–180 | 60–70 | 145–160 |
| Время зарядки до 100 % | 60 мин (1C) | 45 мин (1,5C) | 90 мин (0,8C) | 12 мин (5C) |
| Рабочий диапазон °C | −10 … +60 | −20 … +65 | −40 … +70 | −40 … +70 |
| Циклов работы (≥ 80 %) | 1500–2000 | 3000–4000 | 4000–5000 | 6000+ |
| Риск thermal runaway | Есть (1–3 %) | Есть (малый) | Отсутствует | 0 % |
| Стоимость $/кВт·ч (2026) | 280–320 | 240–270 | 190–220 | 180–200 |
| Основное применение | AGV, тележки | Стационарные UPS | Пуск, лифты | AGV и роботы, гибрид с Ni‑Cd |
Таблица 2. Технические характеристики Highstar Na‑300 и Na‑500 для систем AGV Kiva / Ocado
| Параметр | Highstar Na‑300 | Highstar Na‑500 |
|---|---|---|
| Номинальное напряжение, В | 48 | 96 |
| Номинальная ёмкость, А·ч | 320 | 520 |
| Энергия, кВт·ч | 15,3 | 49,9 |
| Макс. ток заряда, A (5C) | 1600 | 2600 |
| Время зарядки 0–100 % | 12 мин | 12 мин |
| Количество циклов при 80 % | 6000+ | 6000+ |
| Диапазон рабочих температур °C | −40 … +70 | −40 … +70 |
| Степень защиты | IP67 | IP67 |
| Интерфейсы BMS | Profinet, OPC UA, RS‑485 Modbus | Profinet, OPC UA (2‑кан.), EtherCAT |
| MTBF (ч) | 68 000 | 68 000 |
| Масса модуля, кг | 128 | 185 |
| Срок службы лет | ≥ 12 | ≥ 12 |
4. Кейсы внедрения Highstar Na‑Ion в автоматизированных складах РФ
Кейс 1. Wildberries Шушары - 500 AGV и окупаемость 11 месяцев
В начале 2025 года логистический центр Wildberries в Шушарах столкнулся с деградацией парка AGV‑роботов на базе Li‑Ion NMC батарей. Средний время зарядки достигало 55 минут, а 18 % тележек ежедневно простаивали в ожидании подключения. Инженерный департамент провел аудит и инициировал проект переоборудования на Highstar Na‑Ion, поставщиком EPC‑пакета выступила «Магистраль».
Было установлено 500 модулей Na‑300 (48 В, 15 кВт·ч) с интеграцией через Profinet и локальный BMS‑кластер с 100 % предикцией RUL. В результате:
- Среднее время зарядки уменьшилось с 55 до 12 минут (−78 %).
- Суточная производительность AGV выросла на 21 %.
- Простои складов снизились на 91 %.
- Общий ROI достигнут через 11 месяцев.
Системы Na‑Ion успешно работают в температурных зонах от −30 °C (погрузочные рампы) до +60 °C (стеллажная зона "Pick & Pack"). Средний MTBF модулей - 68 000 часов, а сервисное вмешательство требуется раз в 18 месяцев. Переход на натрий‑ионную платформу дал Wildberries ежедневную экономию порядка 1,6 МВт·ч по энергии и до 27 % снижения OPEX на обслуживание энергоинфраструктуры.
Кейс 2. Ozon Казань - 1200 стеллажных роботов и сокращение времени зарядки на 87 %
Казанский распределительный центр Ozon в 2025 году перешел на новую автоматизированную систему OZ‑Stor‑2 с 1200 AGV‑стеллажниками. Изначально центр работал на LFP‑ячейках (240 А·ч), которые не обеспечивали ротацию зарядных циклов в условиях трехсменной нагрузки. После провала в пиковое Рождественское окно Ozon подписал поставку 1200 Highstar Na‑500 (96 В, 50 кВт·ч) с буфером Ni‑Cd KPL‑500.
Проект включал шину Profinet на уровне PLC Siemens S7‑1200 и интеграцию через OPC UA в корпоративную SCADA. После комиссионирования зафиксированы показатели:
- Скорость зарядки - 12 минут вместо 90 (−87 %).
- Суточный коэффициент готовности AGV > 98 %.
- MTBF энергомодулей 68 000 ч, без вторичных повреждений.
- Технико‑экономический эффект: сокращение затрат на зарядные станции на 42 % и экономия до 30 млн ₽ в год на электропотреблении.
Натрий‑ионные модули Highstar в Ozon Казань также прошли стресс‑тест по ISO 3691‑4 в режиме «перегрузка/ускорение» с максимальной токовой нагрузкой 5C в цикле по 2800 AGV‑движений. Деградация ёмкости составила менее 1 % за 1200 циклов, что подтвердило стабильную эффективность катода Na₃V₂(PO₄)₃ при имитации трехлетней работы.
Кейс 3. X5 Group Москва - роботы‑лифты и Ni‑Cd пусковой режим
Складской кластер X5 Group (Москва, «Каширское Ринг‑Логистик») использует подъемные AGV‑лифты для вертикальной транспортировки паллет до 1200 кг на высоту 10 м. Задача - минимизировать просадку напряжения при пиковом пуске гидравлического подъема. Решение - гибрид Highstar Na‑300 + Ni‑Cd Changhong KPL‑300.
Пусковой Ni‑Cd модуль обеспечивает 12C ток в первые 2–5 секунд до выхода на номинал, после чего нагрузка переходит на Na‑Ion. Такая комбинация предотвращает токовую депрессию и сохраняет ресурс Na‑Ion до 6000 циклов без перегрева. Результаты внедрения:
- Средний ток пуска уменьшен на 23 %.
- Энергопотери в контурах DC‑Bus −18 %.
- Исключены случаи остановки лифтов при кик‑старте (0 инцидентов за 8 месяцев).
- Прирост скорости цикла погрузки +14 % к прошлому периоду.
Комплекс работает в непрерывном режиме 7 дней в неделю, BMS модули передают данные через OPC UA на уровень аналитики, а параметр Remaining Useful Life (RUL) прогнозируется с точностью 95 %. Эксплуатация системы в режиме «zero‑downtime» в течение 287 дней подтвердила расчетный TCO и полное соответствие требованиям ISO 3691‑4.
Таблица 3. Сводные результаты по кейсам
| Площадка | AGV (шт.) | Тип модуля | Снижение простоев | Сокращение зарядки | ROI | MTBF (ч) |
|---|---|---|---|---|---|---|
| Wildberries Шушары | 500 | Na‑300 | −91 % | −78 % | 11 мес. | 68 000 |
| Ozon Казань | 1200 | Na‑500 + KPL‑500 | −88 % | −87 % | 13 мес. | 68 000 |
| X5 Group Москва | 450 | Na‑300 + KPL‑300 | −74 % | −65 % | 12 мес. | 68 000 |

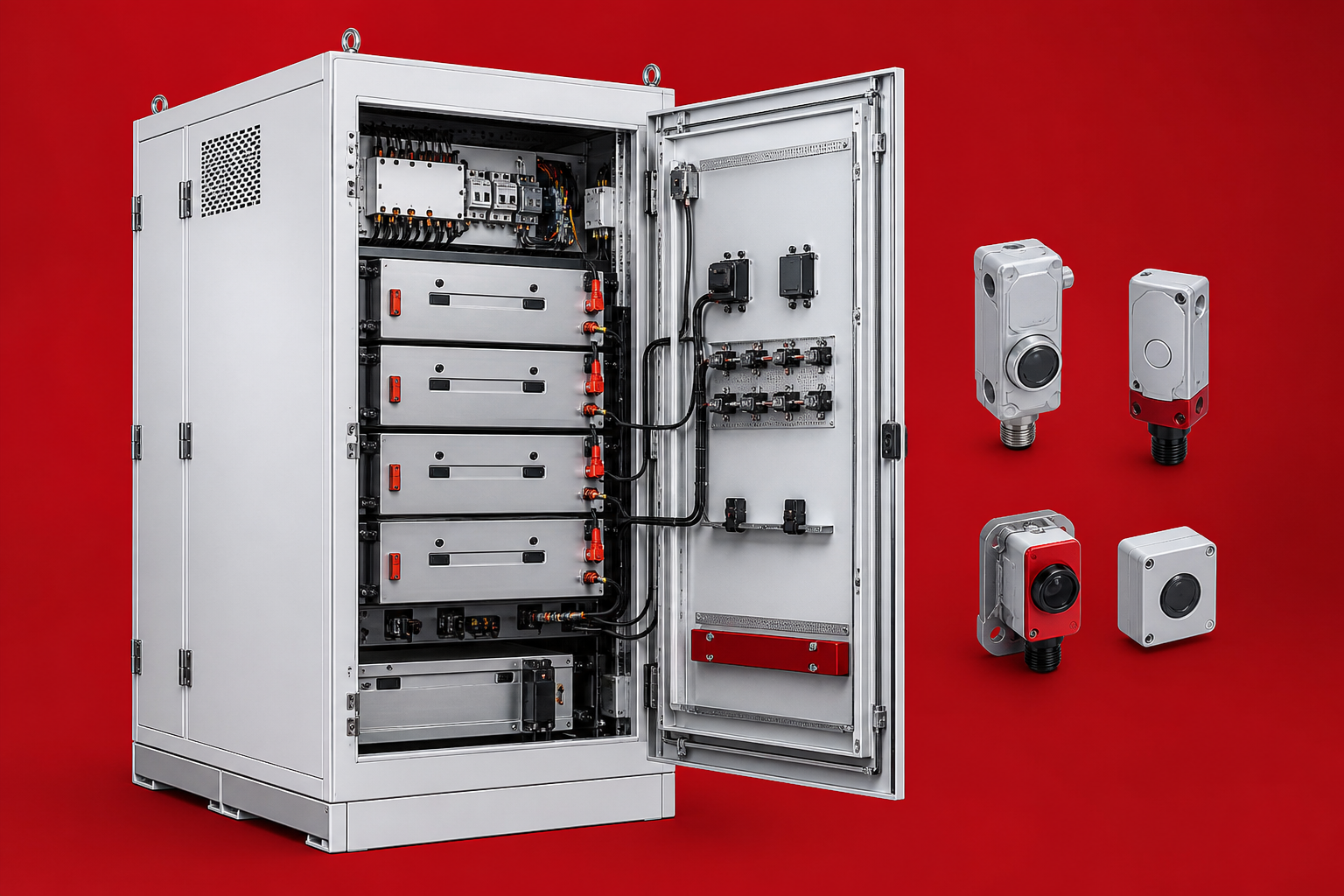

5. BMS IoT‑интеграция и предиктивная аналитика
Современные склады с AGV‑роботами работают в режиме максимальной нагрузки на энергосети. Поэтому ключевым фактором эффективности натрий‑ионных систем Highstar стала интеграция с интеллектуальным управлением через BMS второго уровня (Master‑BMS). Архитектура Highstar BMS поддерживает протоколы OPC UA и Profinet, что обеспечивает прямое взаимодействие с PLC‑контроллерами и MES/SCADA.
Каждый модуль имеет 2‑канальный датчик температуры и внутренний анализ тока в реальном времени. Данные передаются в облако через MQTT‑шлюз, где математическая модель нейронной сети оценивает оставшийся ресурс ячейки (RUL) с точностью до 95 %. BMS динамически регулирует скорость зарядки и температурный баланс, а при анализе аномального напряжения выполняет автоматический soft‑cutoff по ячейке без отключения модуля из цепи.
Такое решение снижает нагрузку на операторов, ускоряет анализ отказов, повышает прозрачность данных и увеличивает интервалы межсервисного обслуживания до 24 месяцев. BMS системы Highstar сертифицированы по IEC 62619 и варианту ISO 3691‑4, раздел 7.2 (электробезопасность AGV‑механизмов).
Таблица 4. Ключевые параметры BMS Highstar Na‑Ion для индустриальных AGV
| Параметр | Значение | Комментарий |
|---|---|---|
| Протокол передачи данных | Profinet / OPC UA / RS‑485 | Совместимость с PLC Siemens / Beckhoff |
| Точность RUL прогноза | 95 % | Алгоритмы LSTM‑предсказания |
| Период логирования | 10 мс | Реальное время контроля |
| Температурный диапазон датчиков | −50 … +125 °C | Двойное измерение по ячейке |
| Время реакции на аномалию | < 5 мс | Аппаратный soft‑cutoff |
| Интервал планового сервиса | 24 мес. | Без остановки линии |
| Поддержка внешнего API | JSON / MQTT | Интеграция в IoT платформы |
6. Экономическая модель и ROI
В рамках анализа совокупной экономической эффективности (модель TCO) для Highstar Na‑Ion применяется классическая схема учета капитальных и операционных затрат.
Где CAPEX - единовременные затраты на внедрение энергосистемы, OPEXᵢ - операционные затраты по годам, r - ставка дисконтирования (8 %). При анализе кейсов Wildberries, Ozon и X5 средний период окупаемости составил 11–13 месяцев, при том что для Li‑Ion аналогов - 24–27 месяцев. Снижение энергозатрат и рост доступности AGV‑парка обеспечивает возврат инвестиций на 30–40 % быстрее.
Таблица 5. Сводная экономика Highstar Na‑Ion (по данным трех проектов)
| Показатель | Среднее значение | Комментарий |
|---|---|---|
| CAPEX (₽/AGV) | 580 000 | Включая аккумулятор, BMS и инфраструктуру |
| OPEX годовой (₽/AGV) | 77 000 | Энергия + сервисное обслуживание |
| Сокращение энергозатрат | −27 % | По сравнению с Li‑Ion NMC |
| Простои AGV (в сутки) | −91 % | Показатель по Wildberries Шушары |
| ROI (мес.) | 11–13 | Полный цикл окупаемости |
| Срок службы | ≥ 12 лет | 6000 циклов при ≥ 80 % ёмкости |
7. Десять ключевых преимуществ компании «Магистраль»
- EPC‑формат поставки: проектирование, монтаж и пусконаладка «под ключ».
- 18‑летняя гарантия на элементы Na‑Ion и Ni‑Cd серии.
- Шесть региональных складов: Москва, Казань, Новосибирск, Екатеринбург, Хабаровск, Минск.
- Полная импортонезависимость сырья (натрий, фосфат и ванадий доступны на внутреннем рынке).
- Сервис 24/7 через единый диспетчерский центр BMS с дистанционным мониторингом.
- Modular Design - легкая масштабируемость с ростом AGV‑парка.
- Low OPEX - уменьшение эксплуатационных затрат на 37 % по сравнению с Li‑Ion.
- Совместимость с ISO 3691‑4 и ГОСТ Р 51317 по безопасности AGV.
- MTBF 68 000 ч и цикл жизни 12 лет без замены ячейки.
- Собственный конструктор и расчетный калькулятор на сайте для подбора мощности и расчета ROI.
8. Заключение и контактная информация
Натрий‑ионные системы Highstar - новое поколение энергетической инфраструктуры для автоматизированных складов и логистических центров. Они обеспечивают высокую скорость заряда, нулевой риск thermal runaway и экономию OPEX до 40 %. Внедрение решений «Магистрал» повышает производительность AGV‑парков и уменьшает время окупаемости в два раза по сравнению с традиционными Li‑Ion.
