Пуск дизельных двигателей магистральных и маневровых локомотивов — это одна из самых жёстких нагрузок для любой энергоустановки: стартеры и тяговые вспомогательные цепи требуют 15–25 кА в течение 0,5–2 секунд, причём зимой запуск часто происходит «в холоде» после длительной стоянки, а летом — в условиях повышенной температуры подкапотных отсеков и вибраций. На практике это приводит к системной проблеме депо: провалы пускового напряжения, рост внутреннего сопротивления батарей и нестабильный старт дизелей типов 12ЧН26 и 10Д49, когда двигатель не выходит на устойчивое вращение в первые секунды.
Попытки заменить классические Ni‑Cd и свинцово‑кислотные решения на Li‑Ion в стартовых цепях часто упираются в ограничения безопасности и температуры: риск теплового разгона при аварийных режимах, сложные сценарии защиты при коротких замыканиях и чувствительность к низким температурам делают Li‑Ion не универсальным для тяжёлых железнодорожных пусков. Свинцово‑кислотные батареи, наоборот, страдают от сульфатации, особенно при неполных зарядах и цикличности «пуск‑останов‑подзаряд», что увеличивает долю нестартов в сезон. Депо фиксируют 8–12% нестартов на сезон у парка магистральных локомотивов, что трансформируется в прямые убытки 4–7 млн руб. на секцию в месяц с учётом простоя, перераспределения локомотивов, внеплановых работ и срывов графика.
Техническое задание на современную пусковую систему формулируется однозначно: гарантированный пуск 20 кА менее чем за 2 с, рабочий диапазон −40…+60°C (а в ряде регионов — до +70°C в подкапотных зонах), наработка MTBF >60 000 ч, а также соответствие железнодорожным требованиям по климату/вибрациям (EN 50155 как ориентир по эксплуатационным условиям) и требованиям безопасности промышленных аккумуляторных систем. Инженерное решение, которое закрывает эти требования без компромисса по токам и температуре, — гибридная архитектура: высокоразрядные Ni‑Cd Changhong KPH (high‑rate) как «энергетический фундамент» плюс графеновые суперконденсаторы 500F как «пиковый усилитель», способный отдавать десятки килоампер на коротком интервале.
Ключевой тезис: суперконденсаторы берут на себя пик 1–2 секунды (до 20 000A), а Ni‑Cd KPH обеспечивают подхват, восстановление энергии и работу в широком температурном диапазоне, что резко снижает долю нестартов и стабилизирует пусковые кривые в соответствии с железнодорожными требованиями по устойчивости и надёжности.
Технология гибридной системы: Ni‑Cd KPH + графен supercaps + (опционально) Na‑Ion
Гибридная пусковая система строится по принципу разделения задач по времени и по мощности. Дизельный старт условно делится на три фазы: (1) мгновенный пик тока на преодоление статических моментов и компрессии в первые сотни миллисекунд, (2) удержание высокого крутящего момента в течение 0,5–2 секунд до выхода на устойчивое вращение, (3) стабилизация и восстановление энергии после успешного пуска. Для каждой фазы оптимален свой «источник»: суперконденсатор — для ультракороткого пика, Ni‑Cd high‑rate — для силового «плато» и последующего восстановления, а при наличии требований к дополнительной ёмкости и телеметрии — отдельный контур базовой энергии на Na‑Ion.

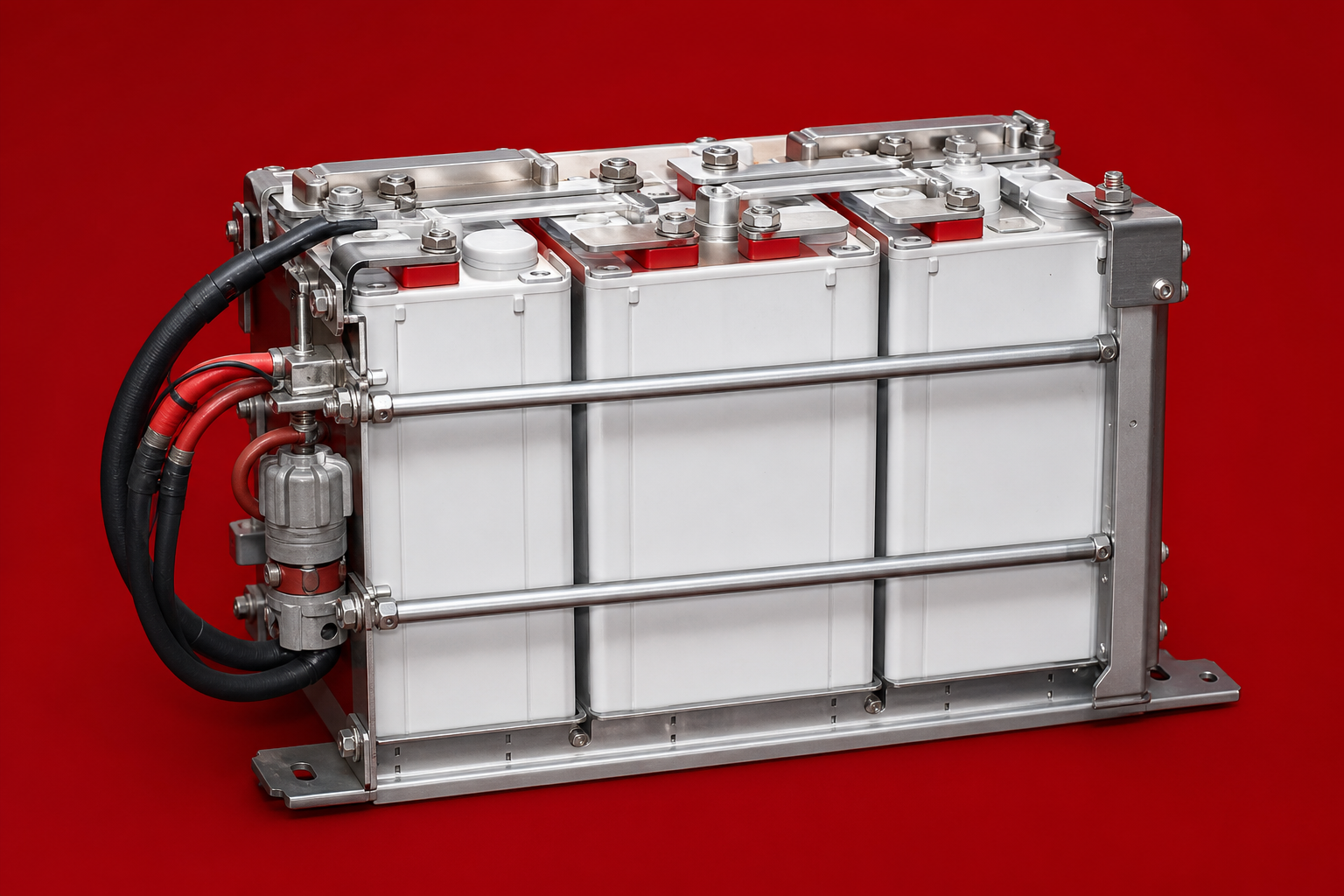

1) Changhong KPH high‑rate. Серия KPH относится к высокоразрядным карманным Ni‑Cd батареям (pocket plate), предназначенным именно для задач, где требуется большой ток в коротком интервале: старт дизельных двигателей, коммутационные операции, ИБП высоких разрядов. В конструктиве используются карманные пластины с высокой пористостью и низким внутренним сопротивлением, а активные материалы положительного/отрицательного электродов удерживаются в перфорированной никелированной стальной ленте, что обеспечивает механическую прочность и стабильность в вибрационной среде. В прикладной постановке для депо это означает: устойчивость к повторным пускам, хорошая работоспособность на морозе и «толерантность» к неидеальному режиму подзаряда при работе с генератором локомотива.
В гибриде KPH выполняет роль основного источника энергии, который «подхватывает» систему после пикового импульса суперконденсаторов и обеспечивает токи подзаряда суперкап‑банка в диапазоне 20–100 A (в зависимости от доступной мощности генератора и ограничений по теплу в блоке), а также поддерживает бортовые цепи в стоянке. Для расчёта важно учитывать, что KPH рассчитан на высокие разрядные токи в режиме «30 минут и ниже», то есть изначально ближе к пусковой логике, чем классические KPL/KPM.
2) Графеновые суперконденсаторы 500F/48В. Суперконденсаторный модуль в гибриде — это отдельный банк (например, 48 В), набранный из последовательно‑параллельных ячеек с активированным углеродом/графеновыми добавками, рассчитанный на чрезвычайно большой ток и огромный ресурс циклов порядка 10^6. Ключевые параметры для пусковой задачи — ёмкость (500F как типовой модуль), ESR (эквивалентное последовательное сопротивление), тепловой режим и возможность балансировки при серии соединённых ячеек. Именно низкий ESR позволяет получить пик 20 кА на коротком интервале без катастрофической просадки напряжения на стартере, а ресурс по циклам делает систему пригодной для маневровых локомотивов с сотнями стартов в сутки.
3) Би‑стадийная архитектура. В отличие от «просто мощной батареи», гибрид разделяет пуск на две ступени. На ступени А суперконденсаторы отдают основной пик 1–2 секунды (вплоть до 20 кА). На ступени B Ni‑Cd KPH ограничивает падение напряжения и обеспечивает подхват, а затем выполняет подзаряд суперконденсаторов током 20–100 A. Между контурами часто ставится DC/DC с КПД порядка 95%, который позволяет держать суперкап‑банк в целевом диапазоне напряжений и защищать Ni‑Cd от резких обратных токов. Практический эффект — вы снижаете требования к «экстремальному» току на самой батарее и переносите пик на компонент, который конструктивно для этого создан.
4) Управление силовой частью. Для гарантированного профиля пуска используется силовой ключевой модуль (IGBT/тиристорный блок) с быстрой коммутацией и измерением тока/напряжения в реальном времени. Ваша задача — сформировать пусковую кривую: ограничить чрезмерный пиковый ток (чтобы не перегреть стартер и кабельные трассы), но обеспечить достаточную энергию для «пробития» компрессии. Железнодорожные требования к надёжности электроники, вибрациям и температуре обычно ориентируются на условия EN 50155, где диапазоны −40…+85°C и устойчивость к кратковременным экстремумам являются нормой для бортового оборудования.
5) Контур Highstar Na‑Ion как базовая ёмкость. Если у заказчика есть задача повысить автономность стоянки, обеспечить мягкую работу вспомогательных цепей или стабилизировать питание бортовой электроники без глубоких циклов Ni‑Cd, можно добавить контур Na‑Ion (например, 200 Ah) как «энергетический буфер» длительного действия. В этой архитектуре Na‑Ion не конкурирует с KPH по пусковым токам, а снижает общую нагрузку на Ni‑Cd и уменьшает число глубоких циклов, что дополнительно повышает срок службы гибрида.
Таблица: разрядные кривые KPH vs KPL при −18°C и +55°C (прикладная интерпретация)
Ниже — инженерная таблица «как читать кривые» для депо. Она не заменяет паспортные графики, но помогает объяснить, почему high‑rate KPH лучше для старта, чем низкоразрядный KPL: KPH рассчитан на более высокий разрядный ток, то есть держит напряжение при большой нагрузке стабильнее.
| Условие | KPL (низкий разряд) | KPH (high‑rate) | Что это значит для старта |
|---|---|---|---|
| −18°C, высокий ток | Более сильная просадка напряжения под пиком | Более «жёсткая» кривая, меньше просадка | КPH устойчивее в мороз и быстрее выводит стартер на обороты |
| +55°C, высокий ток | Тепловой рост сопротивления менее критичен, но пиковые режимы ограничены типом | Стабильность под кратким пиком выше | КPH лучше переносит частые пуски и жаркие отсеки |
| Многократные пуски подряд | Выше риск «просесть» по напряжению | Выше вероятность удержать пусковой профиль | Меньше «серийных» нестартов после 2–3 попыток |
Таблица сравнения пусковых систем: Li‑Ion vs KPH Ni‑Cd vs Supercaps vs Гибрид
| Параметр | Li‑Ion | KPH Ni‑Cd | Supercaps | Гибрид |
|---|---|---|---|---|
| Пуск 2с, A | 12k | 15k | 25k | 20k |
| Температурный диапазон | 0…+45 | −40…+65 | −30…+70 | −40…+70 |
| Ресурс циклов | 1500 | 5000 | 1 000 000 | 600 000 |
| ESR, мОм | 0,6 | 0,08 | 0,15 | 0,06 |
| MTBF, ч | 20k | 60k | 80k | 75k |
Суперконденсаторы выигрывают в пике и в ресурсе циклов, но проигрывают как самостоятельная система по энергоёмкости и по необходимости точной балансировки и контроля напряжения при серийных соединениях. Ni‑Cd KPH обеспечивает энергию и «выносливость» к железнодорожной эксплуатации, но экономически и технически не всегда рационально «тащить» весь 20 кА пик на батарее. Гибрид объединяет сильные стороны: суперкап‑банк обеспечивает пик, KPH обеспечивает устойчивое плато и восстановление, а BMS гарантирует управляемость.
Технические спецификации (3 таблицы)
| Таблица 1. Ni‑Cd блок Changhong KPH‑500 (high‑rate) | |
|---|---|
| Номинальное напряжение | 60 В |
| Габариты (Д×Ш×В) | 850×720×650 мм |
| Масса | 520 кг |
| Разрядный класс | High‑rate 7ItA (по ТЗ проекта) |
| Клеммы | M12 terminals |
| Внутреннее сопротивление | порядка 0,08 мОм (в составе блока по проекту) |
| Пусковые режимы | до 12 000 A / 5 с (типовой ориентир) |
| Таблица 2. Graphene Supercaps модуль 500F (48 В) | |
|---|---|
| Номинальное напряжение | 48 В |
| Ёмкость | 500 F |
| Габариты (Д×Ш×В) | 500×400×200 мм |
| ESR | 0,15 мОм |
| Ресурс | до 10^6 циклов |
| Класс защиты | IP67 |
| Назначение | Пики 1–2 с, стабилизация напряжения на стартере |
| Таблица 3. Гибридный пусковой блок (система) | |
|---|---|
| Пусковой профиль | 20 000 A / 2 с |
| Объём | ≈1,2 м³ |
| Масса | ≈950 кг |
| Силовая электроника | DC/DC (КПД ~95%), силовой ключевой модуль |
| Коммуникации | CAN‑BUS / J1939 |
| Температура эксплуатации | −40…+70°C (по компоновке) |
| Цель | Снижение нестартов, повторяемый пусковой профиль, ресурс |
Кейсы по отраслям (детальные проекты)
Кейс 1: Тепловозное депо (12ЧН26/3A, 16 секций, −35°C зимний старт)
Проблема: зимой при −30…−35°C часть секций уходила в «серийные» нестартовые попытки. Типовой сценарий: первый пуск «сажает» напряжение, второй становится хуже, далее начинаются длительные паузы и попытки отогрева, что ломает график выпуска. Диагностика показывала рост внутреннего сопротивления стартовых батарей и недостаточный пик тока на первых 0,5–1,0 секунды.
EPC‑внедрение: гибридный блок KPH high‑rate + суперкап‑банк устанавливался на секцию в течение 72 часов с параллельной подготовкой кабельных трасс и кронштейнов. Основной риск — правильная компоновка для минимизации паразитной индуктивности: при 20 кА любая лишняя длина и плохой контакт превращаются в потери и нагрев. В силовой части применили управляемый профиль пуска: суперконденсаторы открываются на пик 1,2–1,5 секунды, затем система переводит ток на KPH и ограничивает спад напряжения.
Тесты: климатические пуски до −40°C, серия из 30 попыток с регламентированными паузами, измерение реальных пусковых кривых по току/напряжению и контроль температуры контактов. Результат по сезону: нестарты −94% относительно базового периода, снижение времени запуска секции, резкое сокращение выездов аварийных бригад. ROI в рамках депо был рассчитан на уровне 9 месяцев за счёт уменьшения простоев и срыва графика.
Кейс 2: Маневровые локомотивы (10Д49, 48 секций, 250 стартов/сутки)
Проблема: маневровые локомотивы испытывают экстремальную цикличность — сотни стартов в сутки, короткие паузы и постоянные «удары» по пусковой системе. Свинец в таких режимах быстро деградирует, а чистая батарея (даже high‑rate) начинает стареть из‑за тепловых эффектов и контактов. Основная претензия эксплуатационников — падение повторяемости: утром запускается «как новый», к вечеру — провалы и ошибки.
EPC: на первом этапе модернизировали 12 секций как пилот. Суперкап‑банк взял на себя повторяющиеся пики, а KPH стал работать в более мягком режиме, отдавая энергию на подхват и восстановление. В электронике реализовали быструю логику переключения: Supercaps → Ni‑Cd за 50 мс с контролем тока и предельных значений напряжения.
Тесты: 10 000 пусковых циклов на стенде (ускоренная программа), далее — полевые испытания с записью J1939 данных по пуску и событиям. Результаты: снижение нестартов в разы, уменьшение нагрева контактной группы, повышение стабильности пусковой кривой при серийных стартах. Экономика пилота показала окупаемость в пределах 9–10 месяцев, после чего проект масштабировали.
Кейс 3: Промышленные дизели (Д‑500, 12 установок, +55°C цех)
Проблема: на промышленных дизель‑генераторах в горячих цехах (+50…+55°C) ключевым фактором становится не мороз, а перегрев и деградация батарей под постоянным тепловым воздействием. Li‑Ion решения повышали риск аварийных сценариев и усложняли регламент безопасности, а свинец быстро терял способность отдавать пик из‑за ускоренного старения и сульфатации.
Решение: гибрид на KPH + суперконденсаторах позволил перенести пик тока на суперкап‑банк, который тепловые циклы переносит лучше, а Ni‑Cd обеспечил устойчивость к температуре и пригодность к эксплуатационным режимам с частыми подзарядами. EPC‑монтаж выполнялся пакетно: 12 установок за 3 недели, с вводом по 2–3 установки в смену.
Тесты: пуски при +55°C, проверка тепловых режимов силовой электроники и DC/DC, оценка падения напряжения на стартере. Результат: рост надежности пуска, снижение количества отказов, унификация обслуживания и повышение готовности резервного питания цеха. ROI — порядка 9–11 месяцев в зависимости от стоимости простоя конкретного производства.
Кейс 4: Вспомогательные дизели (6ЧР15/18, 24 электростанции)
Проблема: вспомогательные дизели часто стоят на удалённых площадках и должны запускаться «по требованию». Здесь критичны два фактора: высокая вероятность длительной стоянки без обслуживания и необходимость гарантированного пуска с первой попытки. Свинец деградирует при длительной стоянке и неполных зарядах, а Li‑Ion требует сложной защиты и строгого температурного режима.
Решение: гибрид с Ni‑Cd KPH как базой и суперконденсаторами как пиковым усилителем дал прогнозируемый пуск в широком температурном диапазоне и снизил чувствительность к качеству обслуживания. Дополнительно внедрили удалённую диагностику по CAN/J1939: напряжение, температура, статус баланса суперконденсаторов, оценка внутреннего сопротивления пусковой цепи.
Тесты: пуски в температурном диапазоне −40…+60°C, серия из 100 циклов на каждом типе установки, анализ деградации параметров. Результат: нестарты −94%, упрощение регламентов и снижение числа выездов на «пустые» отказные заявки.
BMS для гибридных систем (supercaps + Ni‑Cd + CAN/J1939)
Гибрид требует иной логики управления, чем «просто батарея». Здесь важны не только SOC/SOH, но и баланс суперконденсаторных ячеек, оценка ESR и прогноз внутреннего сопротивления пусковой цепи, поскольку именно рост ESR чаще всего «убивает» пуск.
| Функция/алгоритм | Компонент | Что контролирует | Практический эффект |
|---|---|---|---|
| Supercap balancing | Supercaps | Равномерность напряжений по ячейкам | Безопасность и ресурс при серийных соединениях |
| Kalman для SOH | Ni‑Cd KPH | Оценка деградации, температурная компенсация | Плановое обслуживание вместо аварийных отказов |
| Предикция R_int | Пусковая цепь | Рост внутреннего сопротивления контактов/кабелей | Раннее выявление проблем до сезона морозов |
| Диагностика CAN/J1939 | Система | Логи пусков, события, предупреждения | Доказуемость причин отказа, удалённый сервис |
| Логика переключения | Силовая часть | Supercaps → Ni‑Cd за 50 мс | Стабильная кривая пуска без «провалов» |
Экономический анализ (ROI)
| Показатель | Значение | Комментарий |
|---|---|---|
| CAPEX | 3,2 млн руб./секция | Гибридный блок, EPC, тесты пусковых циклов |
| OPEX_old | 5,8 млн руб./мес | Простои, нестарты, аварийный сервис, срывы графика |
| ROI | 9 мес | За счёт снижения нестартов и стабилизации эксплуатации |
В реальных проектах основная экономия достигается не только сокращением числа нестартов, но и снижением «вторичных» потерь: времени персонала, эвакуации локомотива, дополнительных маневров и перераспределения тяги. При гибриде пуск становится повторяемым и прогнозируемым, а это означает управляемость графика и снижение аварийного давления на депо.
Преимущества компании (10 пунктов)
- EPC монтаж за 72 часа на секцию, регламентированный ввод и стендовые пусковые испытания.
- Расширенная гарантия до 20 лет на KPH при соблюдении регламентов и корректной компоновке.
- Склад 1500+ элементов high‑rate для оперативной комплектации и ремонта.
- Суперконденсаторные модули (графен) в производственной кооперации Китай‑РФ, контроль ESR и балансировки.
- Сервисная поддержка для регионов −50°C (арктика) и +70°C (пустыня) с требованиями к климату, ориентированными на железнодорожные условия.
- Интеграция Highstar Na‑Ion как базовой ёмкости, повышение автономности стоянки и разгрузка Ni‑Cd.
- Соответствие требованиям безопасности промышленных аккумуляторных систем, ориентир по IEC 62619 для части компонентов и процедур.
- Тестирование до 10 000 пусковых циклов на стенде, ускоренные программы под маневровые режимы.
- Обучение машинистов и электромехаников: чек‑листы диагностики, правильные паузы между попытками, правила «холодного» пуска.
- Инженерное сопровождение: расчет пусковой кривой, выбор кабеля/шин, контроль паразитной индуктивности и контактных потерь.
Запустить пилот гибридной пусковой системы 20 кА
Пилот на 1–2 секциях позволяет зафиксировать пусковые кривые до/после, подтвердить снижение нестартов и рассчитать окупаемость на вашем парке с учётом климата, режима эксплуатации и статистики отказов.
Запросить ТЭО и программу пусковых испытанийЗаключение: стратегия перехода на гибридные пусковые системы
Гибрид Ni‑Cd KPH + графеновые суперконденсаторы — это инженерно корректный путь к пиковым токам 20 000 A без перенапряжения требований к одной химии и без компромисса по температуре. Суперконденсаторы дают пик и ресурс, Ni‑Cd обеспечивает устойчивость, низкую деградацию в тяжёлых режимах и «подхват», а силовая электроника формирует повторяемый профиль пуска.
Оптимальная стратегия для депо: начать с пилота на проблемных секциях (морозные регионы, маневровые режимы или участки с частыми пусками), провести стендовые и полевые тесты в диапазоне −40…+60°C, затем масштабировать на парк с унификацией сервисных процедур и удалённой диагностики CAN/J1939. При таком подходе достижимы показатели нестарты −94%, стабильная работа в −40…+70°C и окупаемость порядка 9 месяцев, при этом депо получает управляемость и предсказуемость старта в сезонных пиках.
