Система оперативного постоянного тока на подстанции должна оставаться работоспособной не только при штатном питании, но и в момент аварии, переключений, пуска приводов выключателей, работы связи, телемеханики и защит. Поэтому выбор аккумуляторной батареи здесь нельзя сводить к формуле «ёмкость умножить на часы резерва». У никель-кадмиевых аккумуляторов Changhong серия KPM занимает среднюю зону между длительным резервом KPL и высокотоковой KPH.
По результатам выдачи SearXNG по запросам про Changhong KPM, оперативный ток подстанций и Ni-Cd для UPS/подстанций в топе встречаются каталоги Changhong KPL/KPM/KPH, страницы поставщиков по батареям для подстанций и материалы о сравнении Ni-Cd со свинцово-кислотными батареями. Общий вывод одинаковый: для промышленного объекта важны не только ампер-часы, а профиль разряда, температура помещения, допустимый конечный разряд, обслуживание и ресурс при редких, но ответственных аварийных циклах.
Где KPM подходит лучше всего
Серия KPM рассчитана на средние токи разряда. На практике это удобно для систем оперативного тока 110/220 В постоянного напряжения, ИБП шкафов управления, телемеханики, связи, приводов коммутационного оборудования и вспомогательных цепей. Если нагрузка почти всё время небольшая, но в расчёте есть пусковые импульсы, сигнализация, аварийное освещение или несколько последовательных операций выключателей, KPM часто даёт более устойчивый запас, чем серия, ориентированная только на длительный малый разряд.
Если проект связан с брендом Changhong, базовой страницей для проверки линейки остаются аккумуляторы Changhong. Там удобнее оттолкнуться от химии и назначения, а уже затем уточнять серию, ёмкость, компоновку батареи и требования к шкафам. Для объектов, где резервное питание привязано к сетевому оборудованию, полезно сопоставить расчёт с направлением аккумуляторов для ИБП коммутаторов: у таких систем похожая логика по надёжности, но иной профиль нагрузки.

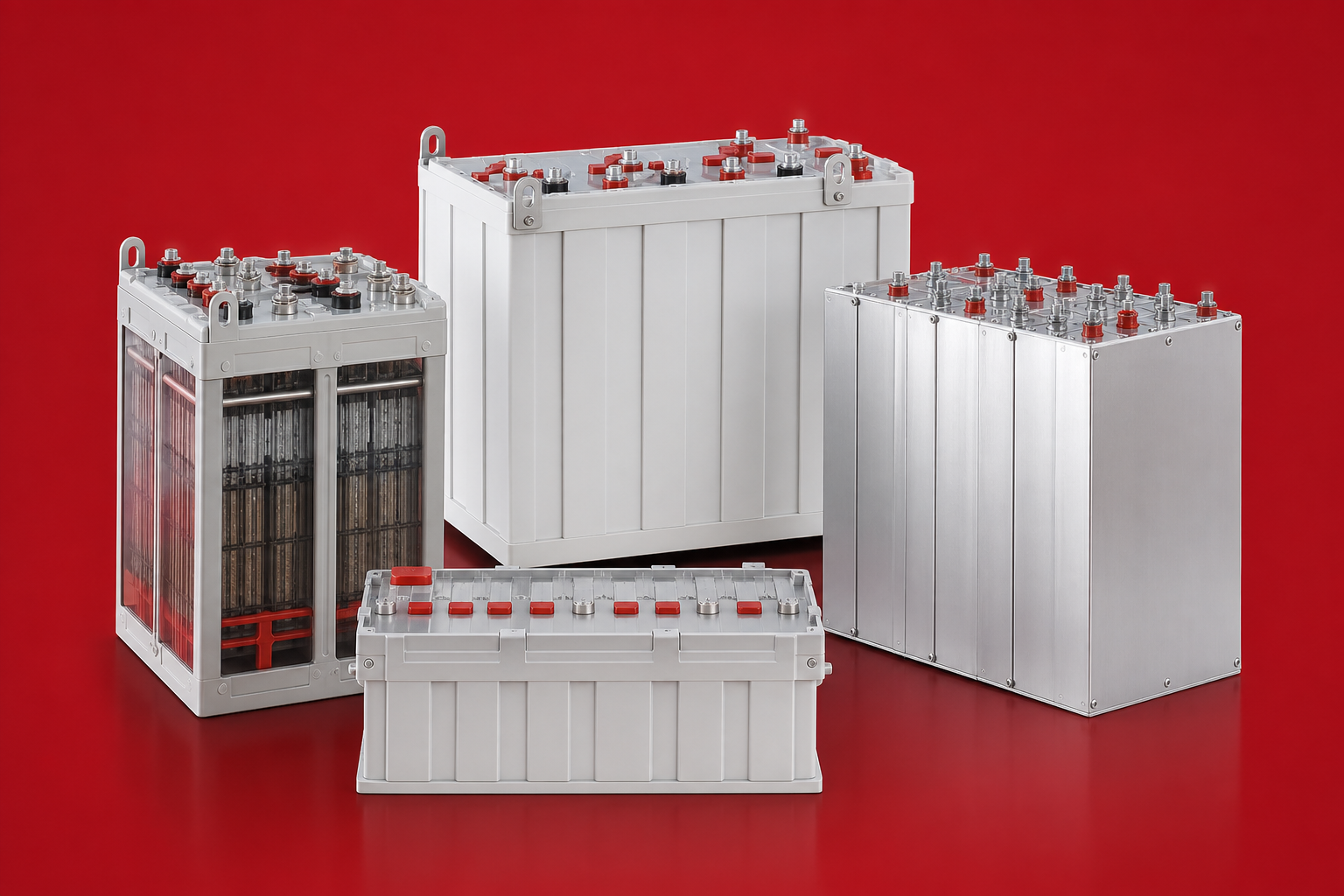

KPL, KPM и KPH: как не перепутать серию
В каталогах Changhong карманные Ni-Cd аккумуляторы делятся по характеру разряда. KPL применяют для длительного малоточного резерва, KPM — для средних режимов, KPH — для высоких кратковременных токов. Ошибка возникает, когда проектировщик смотрит только на суммарную ёмкость в А·ч и не раскладывает нагрузку по времени. Две батареи с одинаковой номинальной ёмкостью могут по-разному выдерживать нагрузку, если в одном случае нужен ровный резерв на несколько часов, а в другом — серия коротких операций с повышенным током.
Для оперативного тока подстанции обычно строят таблицу нагрузок: постоянные потребители, аварийные потребители, кратковременные включения, продолжительность каждого участка и минимально допустимое напряжение в конце расчёта. После этого видно, нужна ли KPM как основная серия или часть нагрузки требует высокотоковой логики. Если расчётная батарея должна питать только длительный малый ток, KPM может оказаться избыточной. Если же есть частые пики, KPL может не дать нужный запас по напряжению.
На этапе предпроекта полезно связать выбор серии с общим контуром проектирования систем автономного энергоснабжения. Это снижает риск, что батарея будет подобрана отдельно от выпрямителя, кабельных потерь, автоматики и вентиляции.
Какие исходные данные нужны для расчёта
Минимальный набор исходных данных включает номинальное напряжение шины постоянного тока, перечень потребителей, ток каждого потребителя, длительность работы, допустимое падение напряжения, температуру помещения, режим обслуживания и требуемый срок службы. Для подстанций также важны операции выключателей: сколько включений и отключений должно быть обеспечено без восстановления сетевого питания, с каким интервалом и при какой минимальной температуре.
Температура особенно критична. Ni-Cd аккумуляторы ценят за стойкость к низким температурам и механическим воздействиям, но это не отменяет температурных коэффициентов. Если батарея стоит в неотапливаемом помещении, расчётную ёмкость нужно проверять не по идеальным условиям, а по худшему ожидаемому сценарию. Для свинцово-кислотных батарей такая зона часто становится ограничением по ресурсу и доступной ёмкости; Ni-Cd может быть выгоднее именно там, где объект тяжёлый, удалённый или дорогой в остановке.
Ещё один блок исходных данных — требования к обслуживанию. Для аккумуляторной батареи важны контроль уровня электролита, момент долива, периодические измерения напряжения, осмотр перемычек и испытательный разряд по регламенту. Если эксплуатация не готова регулярно обслуживать открытую Ni-Cd систему, это нужно учитывать заранее, а не после поставки. Подбор аккумулятора не должен конфликтовать с реальным штатом и доступом на объект.
Когда Ni-Cd оправдан вместо свинцово-кислотной батареи
Свинцово-кислотные батареи привычны для ИБП и станционных щитов, но в тяжёлых промышленных режимах их ресурс может быстро снижаться из-за температуры, глубоких разрядов, длительного недозаряда и высокой стоимости простоя. Ni-Cd Changhong имеет смысл рассматривать, когда объекту нужны длинный жизненный цикл, устойчивость к редким аварийным разрядам, терпимость к неблагоприятным условиям и прогнозируемое восстановление после разряда.
Для подстанций, железнодорожных объектов, узлов связи и промышленной автоматики цена закупки не всегда главный критерий. Важнее стоимость владения: срок службы, количество замен за жизненный цикл объекта, доступность обслуживания, риск аварийного отказа и цена выезда бригады. Поэтому KPM стоит сравнивать со свинцовой альтернативой не только по прайсу, а по расчёту TCO и требованиям к готовности.
Если задача касается не только поставки, но и сборки шкафов, монтажа, наладки и регламента, выбор лучше вести вместе с монтажом аккумуляторов для ИБП коммутаторов или смежным монтажным направлением. На практике именно монтаж выявляет ошибки: слабые перемычки, неверное сечение кабеля, неудобный доступ к пробкам, недостаточную вентиляцию и путаницу в маркировке цепей.
Чек-лист выбора Changhong KPM для проекта
Первый шаг — подтвердить профиль нагрузки. В расчёте должны быть отдельные строки для постоянных цепей, аварийных цепей и кратковременных операций. Второй шаг — проверить конечное напряжение на батарее и у потребителя с учётом кабельных потерь. Третий шаг — заложить температуру и старение, чтобы батарея выдерживала не только день поставки, но и конец расчётного периода эксплуатации.
Четвёртый шаг — сверить серию. Если нагрузка длинная и ровная, сравните KPM с KPL. Если пики большие и короткие, проверьте KPH. Пятый шаг — задать регламент испытаний: контрольный разряд, периодичность измерений, критерии замены отдельных аккумуляторов, журнал обслуживания. Без этого даже правильная аккумуляторная батарея постепенно превращается в «чёрный ящик», а отказ обнаруживается только во время аварии.
Для разведения серий полезна отдельная статья как выбрать Changhong KPL, KPM или KPH. А если проект выходит за рамки батареи и затрагивает систему в целом, имеет смысл подключить экспертный анализ систем электроснабжения: он помогает проверить, где проблема действительно в аккумуляторах, а где в архитектуре питания.
FAQ
Можно ли заменить свинцово-кислотную батарею на Changhong KPM без перерасчёта?
Нет. Нужно пересчитать профиль нагрузки, напряжение шины, кабельные потери, режим заряда, вентиляцию и обслуживание. Формальная замена по ёмкости в А·ч может дать неправильный запас по току и конечному напряжению.
Чем KPM отличается от KPH?
KPM рассчитана на средние режимы разряда, где есть сочетание резерва и умеренных пиков. KPH выбирают для более высоких кратковременных токов. Для точного выбора нужна таблица нагрузок по времени.
Подходит ли KPM для ИБП и цепей управления?
Да, если расчёт подтверждает средний профиль разряда и требования по напряжению. Для малоточного длительного резерва может подойти KPL, для резких высоких пиков стоит проверить KPH.
