Тяговая подстанция - это узел, где «минуты» легко превращаются в «часы», а часы - в существенные потери: по графику движения, по ремонту, по доступности технологических окон, по затратам на восстановление и проверки. Когда растет стоимость простоев и уменьшается доступное время на ремонты, требования к надежности электроснабжения подстанции неизбежно ужесточаются.
В этой логике аккумуляторная батарея тяговой подстанции перестает быть «вспомогательной позицией». Она становится элементом устойчивости: даже при корректной работе силовой части подстанции всегда остается риск внешних и внутренних событий - отключение питания, отказ зарядно‑подзарядного агрегата, аварийные коммутации, ремонтные переключения, человеческий фактор. Именно поэтому оперативный постоянный ток на подстанции рассматривают как критичную инфраструктуру: он обеспечивает работу цепей управления, защиты и сигнализации, которые должны сохранять работоспособность при сбоях основного питания.
В ряде проектов применяются сети оперативного постоянного тока 110/220 В (конкретное значение зависит от объекта и принятой схемы), и требования к качеству и непрерывности этого DC-питания обычно строже, чем к «обычным» вспомогательным цепям. На практике надежность оперативного DC часто определяется не только выпрямителем, но и состоянием АКБ: подбором по нагрузке, режимом постоянного подзаряда, исправностью коммутации и дисциплиной обслуживания.
Отраслевой контекст усиливает проблему: парки оборудования стареют, часть батарейных помещений и шкафов АКБ проектировались под «другие» нагрузки и «другую» культуру эксплуатации, а требования к документированию и приемке становятся жестче. При этом у эксплуатационных служб редко есть «лишнее время» на эксперименты: любая доработка в батарейной должна быть заранее просчитана, согласована и выполнена в короткое технологическое окно.
ООО «МАГИСТРАЛЬ» занимается решениями для автономных систем электроснабжения и проектов с аккумуляторными источниками тока в промышленности и транспорте. Для железнодорожной инфраструктуры мы применяем и поставляем Ni‑Cd решения Changhong и Highstar, выполняем подбор, поставку, ввод в эксплуатацию и сервис на жизненном цикле, потому что ключевая ценность для заказчика - не «просто батареи», а управляемый результат по надежности и приемке. На нашем профильном направлении по тяговым подстанциям отдельно отмечены типовые проблемы эксплуатации: деградация элементов при неправильном монтаже, несоответствие емкости реальным нагрузкам, преждевременные отказы из‑за нарушений температурного режима и сложности интеграции новых батарей в существующие системы.
В этой статье разберем инженерно и практично: какие задачи закрывает АКБ на тяговой подстанции, почему Ni‑Cd для ЖД остается распространенным выбором, когда уместна серия Changhong KPL, как выглядит архитектура решения «под ключ» и какие ошибки чаще всего приводят к ускоренной деградации и рискам отказа.
Какие задачи закрывает АКБ на тяговой подстанции
Аккумуляторная батарея тяговой подстанции нужна не для «комфорта», а для обеспечения работоспособности критичных потребителей при событиях в питающей сети и внутри подстанции. Смысл резерва - дать системе время и устойчивость: выполнить требуемые переключения, сохранить управляемость и безопасность, обеспечить корректную работу автоматики.
Типовой круг потребителей оперативного постоянного тока (без привязки к спорным деталям конкретных схем) включает:
- Цепи управления и автоматики подстанции (включая исполнительные устройства коммутации там, где предусмотрено DC‑питание).
- Цепи защиты, сигнализации и технологической связи (как часть обеспечения безопасного режима работы).
- Дежурное/аварийное освещение в необходимых зонах (если оно запитано от оперативного DC по проекту объекта).
- Отдельные узлы телемеханики/диспетчеризации и контроля состояния оборудования (по принятой архитектуре).
Сценарии, которые АКБ помогает «пережить», обычно относятся к трем группам:
- Внешние события: отключение питающей сети, аварии на стороне энергосистемы, ремонтные переключения, просадки напряжения.
- Внутренние события: отказ или выход из режима зарядно‑подзарядного агрегата, локальные повреждения в цепях DC, нештатные коммутации.
- Организационные факторы: временная работа в нестандартных режимах во время ремонтов, повышенная нагрузка на отдельные цепи, ограничения по доступу к оборудованию.
Требование ко времени резерва всегда проектно‑обусловлено: оно зависит от состава нагрузок, сценариев аварии и регламентов эксплуатации. Поэтому корректный подбор начинается не с «емкости по привычке», а с модели нагрузки: токи в нормальном режиме, в переходных процессах, в аварийных режимах и при тестах, которые проводит эксплуатация.
На практике важен не только «сколько часов держит», но и «как держит» - стабильность напряжения в допустимых границах для потребителей, способность покрывать кратковременные пики, корректная работа в режиме постоянного подзаряда и восстановление после разряда без ускоренной деградации.
Почему Ni‑Cd часто выбирают для железной дороги
Выбор химии для тяговой подстанции - это баланс надежности, управляемости обслуживания и рисков жизненного цикла. В железнодорожной инфраструктуре часто выбирают решения, которые сохраняют предсказуемость в тяжелых условиях и допускают понятные регламентные процедуры без «тонкой настройки», особенно когда объект распределенный и обслуживается сменными бригадами.
В проектах РЖД и смежной инфраструктуры Ni‑Cd батареи традиционно рассматривают как один из базовых вариантов для оперативного DC по нескольким причинам:
- Устойчивость к тяжелым условиям эксплуатации (температурные колебания, неидеальные условия помещения, вибрационные и механические воздействия в ряде объектов).
- Ремонтопригодность и предсказуемость регламентов при корректной эксплуатации (важно для инфраструктуры с длинным горизонтом планирования).
- Понятная интеграция в режим постоянного подзаряда и резервирование DC, когда выпрямитель и батарея работают совместно.
В нашем профиле для тяговых подстанций мы прямо рекомендуем применение никель‑кадмиевых аккумуляторов Changhong и Highstar как наиболее соответствующих жестким эксплуатационным требованиям железнодорожных объектов, с акцентом на профессиональный монтаж и интеграцию в существующие системы.
Важно подчеркнуть: надежность не «встроена» в химию автоматически. Даже хорошие Ni‑Cd батареи быстро теряют ресурс, если допущены типовые ошибки: неправильный монтаж, несоответствие емкости реальным нагрузкам, нарушения температурного режима, проблемы интеграции и отсутствующий мониторинг. Эти причины как раз перечисляются среди типовых проблем эксплуатации батарейных решений на тяговых подстанциях.
Поэтому мы рассматриваем Ni‑Cd для ЖД как часть инженерного решения: батарея + зарядно‑подзарядная часть + шкафы АКБ/стеллажи + коммутация и защита + мониторинг + регламент обслуживания щелочных аккумуляторов. И отдельно - пакет документов для приемки и эксплуатации, чтобы эксплуатационная служба получала не только «железо», но и управляемость жизненного цикла.
Отдельной строкой отметим: формулировки «Никель‑кадмиевые аккумуляторы для железнодорожного транспорта» и «Никель‑кадмиевые аккумуляторы для локомотивов» в нашей практике - это не рекламные названия, а разные группы условий эксплуатации и требований к интеграции. На тяговых подстанциях ключевой фокус - долгосрочный резерв и стабильность оперативного DC; на локомотивах дополнительно усиливаются вибрационные и тепловые воздействия, а также требования к монтажным решениям.
Серия Changhong KPL: когда она уместна
Когда заказчик говорит «нам нужна батарея на подстанцию», ключевой инженерный вопрос - какой профиль разряда у нагрузки. Для оперативного DC это часто режим standby: батарея большую часть времени находится в режиме постоянного подзаряда, а разряд происходит относительно редко, но должен быть надежным и предсказуемым.
Серия Changhong KPL относится к pocket‑plate Ni‑Cd (карманные пластины) и в каталоге производителя классифицируется как низкоразрядная серия (low discharge rate) для приложений, где разрядный ток ниже 0,5 ItA.
В той же классификации производитель выделяет KPM как среднеразрядную (0,5–3,5 ItA) и KPH как высокоразрядную (3,5–7 ItA), то есть серия выбирается под характер нагрузки и требуемые токи разряда.
С точки зрения применения, низко- и среднеразрядные серии (KPL и KPM) описаны как применяемые в задачах standby или DC power supply для различных отраслей, включая railway.
Именно поэтому Changhong KPL часто рассматривают в проектах «долгий резерв / малые токи / standby» - когда основная задача аккумуляторной батареи тяговой подстанции заключается в поддержании оперативного постоянного тока с относительно умеренными токами разряда и длительным временем резерва.
При этом у KPL есть ограничения (как и у любой серии): если в реальности ваша нагрузка включает высокие кратковременные пики, частые циклы глубокого разряда или специфические аварийные токи, то «низкоразрядная» серия может оказаться не оптимальной. Правильный подход - не «выбирать по названию», а согласовывать серию с профилем нагрузки: постоянная составляющая, переходные процессы, пики, требуемое время резерва, режим восстановления после разряда.
Частая ошибка в проектах - перепутать назначение серий KPL/KPM/KPH и «взять KPL везде». В каталоге Changhong логика простая: серия отражает диапазон разрядных токов и сценарий применения, а не «качество лучше/хуже».
Еще один важный аспект для инфраструктуры: температурный диапазон и влияние температуры на доступную емкость. В каталоге Changhong указывается возможность эксплуатации батарей в широком диапазоне температур (в частности упоминается работа в диапазоне −40°C…60°C), при этом отмечается, что отдаваемая емкость меняется в зависимости от температуры.
Практический вывод: даже если химия допускает широкий температурный диапазон, проектировщик должен управлять температурными условиями и закладывать поправки в расчет времени резерва, особенно если батарейное помещение не идеально или существует риск локальных перегревов/переохлаждений.
Для задач тяговых подстанций мы используем серию Changhong KPL как один из инструментов проектирования, а не как «универсальный ответ». Если по профилю нагрузки и режимам работы оправдан KPL - мы применяем KPL; если требуется другой профиль - предлагаем альтернативную серию или решения Highstar Ni‑Cd под условия проекта, с расчетом и обоснованием.
Отдельно подчеркнем: «Никель‑кадмиевые аккумуляторы для железнодорожного транспорта» и «Никель‑кадмиевые аккумуляторы для локомотивов» могут иметь схожую базовую химию, но отличаться по требованиям к механике, интеграции и сервисным процедурам. На подстанции ключевое - резерв и предсказуемость в режиме standby; на локомотиве - дополнительно устойчивость к вибрациям и условиям размещения в подвижном составе.
Архитектура решения “под ключ” от МАГИСТРАЛЬ
Надежность оперативного DC - это результат архитектуры. Мы выстраиваем проекты как комплекс работ, где каждый этап снижает риск: от неверного подбора по нагрузке до ошибок монтажа и эксплуатационной деградации.
На нашем направлении по тяговым подстанциям описан полный цикл работ по установке аккумуляторов: предпроектное обследование, инженерные расчеты, адаптация оборудования, монтаж с соблюдением нормативов, пуско‑наладочные работы с тестированием под нагрузкой и обучением персонала, а также сервисное обслуживание.
1) Обследование и сбор исходных данных
Мы начинаем с того, что фиксируем фактическую картину: состав нагрузок оперативного DC, существующая архитектура (выпрямители, резервирование, коммутация), состояние шкафов АКБ и кабельных трасс, условия помещения (температура, вентиляция, доступ для обслуживания), требования по документам и по приемке.
Здесь же выявляются «скрытые риски»: несоответствие емкости реальным нагрузкам, проблемы температурного режима, «самодельные» доработки в коммутации, отсутствие мониторинга. Эти причины типично описываются как источники ускоренной деградации и отказов батарей на тяговых подстанциях.
2) Расчет и подбор батареи под профиль нагрузки
Подбор - это не «выбор емкости из прайса». Мы согласуем профиль нагрузки, время резерва и режим работы (включая режим постоянного подзаряда), после чего выбираем серию и компоновку: Changhong KPL для low‑rate standby там, где это инженерно оправдано, или альтернативные решения, включая Highstar Ni‑Cd, если условия эксплуатации требуют другого профиля.

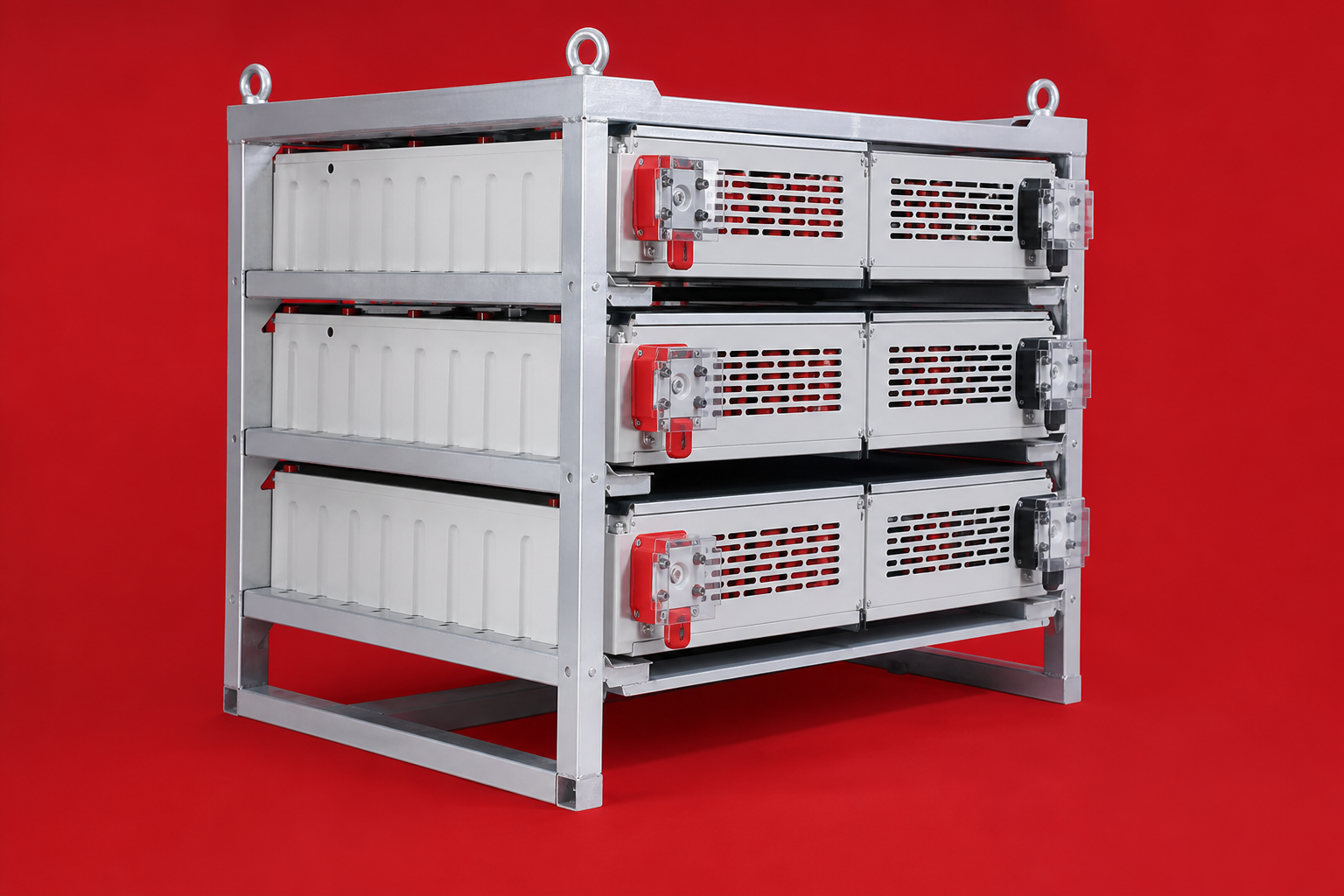

3) Проектирование компоновки: шкафы АКБ, стеллажи, трассы, защита
Шкафы АКБ и стеллажи - это не только «куда поставить». Это доступ к обслуживанию, минимизация переходных сопротивлений в соединениях, корректная трассировка кабелей, изоляция и защита, учет вентиляции и тепловых зон, удобство входного контроля и периодических проверок. На нашем профиле по монтажу для тяговых подстанций отдельно выделяется критичность качества электрических соединений и минимизации переходных сопротивлений как элемента надежности.
4) Монтаж и интеграция в существующую систему
Ключевое - интеграция без «непредвиденных эффектов»: корректные уставки защиты, согласование с выпрямителями и зарядно‑подзарядными агрегатами, понятные сценарии переключения и восстановления после событий.
Отдельно отметим: сложности интеграции новых батарей в существующие системы прямо упоминаются как одна из типовых проблем эксплуатации, поэтому мы уделяем этому этапу повышенное внимание.
5) ПНР, тестирование под нагрузкой, обучение
Пуско‑наладка - это момент, когда «теория» встречается с объектом. Мы проверяем работу в типовых режимах, корректность мониторинга, журналирование событий (если предусмотрено), а также проводим обучение персонала: что контролировать, какие признаки считать отклонением, как действовать по регламенту.

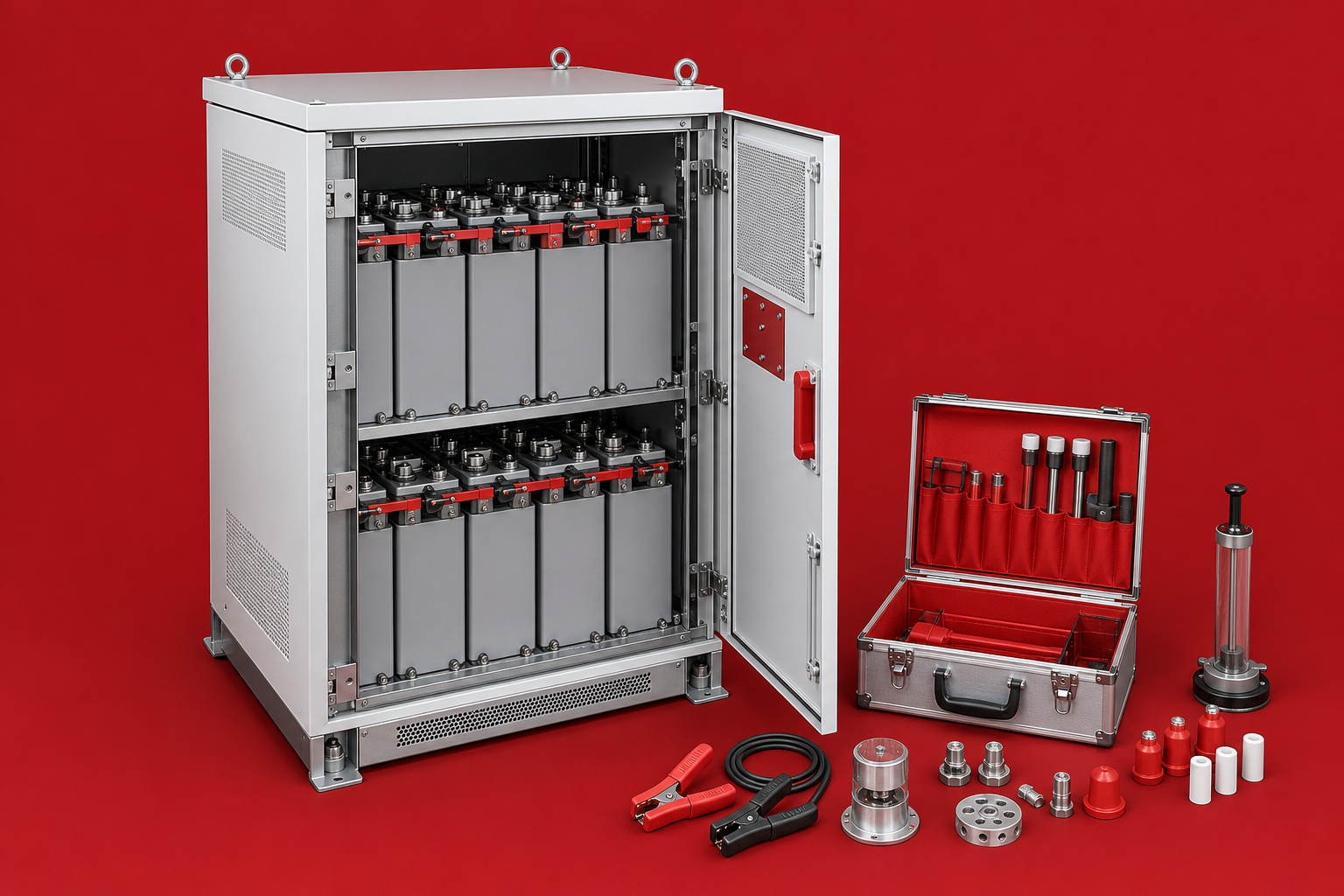

6) Сервис и сопровождение эксплуатации
Для Ni‑Cd систем особенно важны дисциплина обслуживания щелочных аккумуляторов, контроль состояния соединений, корректные режимы подзаряда, и понятные процедуры восстановления после разряда. В сервисной модели мы ориентируемся на то, чтобы эксплуатация получала предсказуемые процессы, а не «реакцию по факту отказа».
В нашей практике по тяговым подстанциям сервисное обслуживание рассматривается как часть полного цикла работ, включающая регулярные проверки и поддержание работоспособности системы.
Эксплуатация: режим постоянного подзаряда и резервирование зарядных
Для тяговых подстанций в профильных рекомендациях и практиках эксплуатации встречается подход: устанавливать малообслуживаемую/герметизированную АКБ, эксплуатировать ее в режиме постоянного подзаряда (float), а зарядно‑подзарядные агрегаты резервировать. На уровне инженерной логики это объясняется просто: основной источник DC обеспечивает питание и подзаряд, а батарея находится «наготове», компенсируя динамические события и принимая нагрузку при исчезновении питания.
Режим постоянного подзаряда можно описать как работу батареи параллельно выпрямителю: батарея сглаживает броски напряжения при резких изменениях тока нагрузки, а при исчезновении напряжения первичного источника переключается в режим разряда для питания потребителей.
Когда первичное DC-напряжение восстанавливается, батарея возвращается из режима разряда к режиму заряда и далее к подзаряду, то есть «оперативная готовность» поддерживается постоянно.
Почему важна дисциплина float‑режима:
- Снижается риск «неожиданно разряженной» батареи из‑за неправильной эксплуатационной логики.
- Упрощается диагностика: отклонения проявляются по трендам (токи подзаряда, восстановление после разряда, температурные эффекты).
- Проще встроить регулярные тесты готовности без вывода объекта в неприемлемый режим.
Почему важен резерв зарядных устройств:
- Выпрямитель/зарядно‑подзарядный агрегат - такой же элемент надежности, как батарея; его отказ без резервирования повышает риск глубокого разряда и потери оперативного DC.
- Резервирование снижает вероятность «каскадного сценария», когда один отказ тянет за собой второй (например, потеря питания + потеря возможности корректно восстановить батарею).
- Ремонтопригодность: резервирование дает возможность обслуживать один агрегат без потери функции подзаряда.
Для эксплуатации Ni‑Cd на подстанциях важно заранее закрепить регламент: какие параметры контролируются, как часто, кто отвечает, какие действия предпринимаются при отклонениях. Это и есть «управляемость» обслуживания щелочных аккумуляторов: система живет годами только при дисциплине процедур, а не при надежде на “само держится”.
Типовые ошибки при выборе АКБ для подстанции
Большая часть проблем в батарейных на тяговых подстанциях повторяется из проекта в проект. Эти ошибки редко выглядят «критично» в момент закупки, но именно они запускают ускоренную деградацию и рост рисков отказов.
Ошибка 1. Выбор только по цене без модели нагрузки
Если батарею выбирают по принципу «дешевле при той же емкости», а профиль нагрузки не рассчитан, на объекте почти неизбежны проблемы: либо недостаточное время резерва, либо режимы разряда/подзаряда, которые ускоряют старение. Несоответствие емкости реальным нагрузкам прямо отмечается как типовая причина проблем эксплуатации.
Ошибка 2. Неправильная серия под профиль разряда
Для pocket‑plate Ni‑Cd серия выбирается под токи разряда и сценарий применения: KPL - low discharge rate, KPM - medium, KPH - high, что описано в классификации производителя. Если перепутать серию, вы получите не «катастрофу», а постоянные эксплуатационные неудобства и повышенные риски несоответствия требованиям времени резерва.
Ошибка 3. Отсутствие регламента и журналирования
Без регламента обслуживание превращается в “редкие визиты по тревоге”. А в батарейных системах это означает, что проблемы обнаруживаются поздно: по запаху, перегреву контакта, внезапным просадкам DC. На тяговых подстанциях это особенно критично из‑за дефицита времени на ремонты.
Ошибка 4. Нет входного контроля и не фиксируется партийность
Для инфраструктуры важно иметь управляемую прослеживаемость: что поставлено, какой комплект документов, какая партия, какие протоколы измерений и какие даты ввода. Без этого любой спорный вопрос на приемке или при расследовании превращается в «поиск концов».
Ошибка 5. Не учтены температура и вентиляция
Нарушение температурного режима называется среди причин преждевременного выхода из строя батарей на тяговых подстанциях. Даже если Ni‑Cd рассчитан на широкий диапазон температур, емкость и режимы зависят от температуры, что также отмечается в материалах производителя.

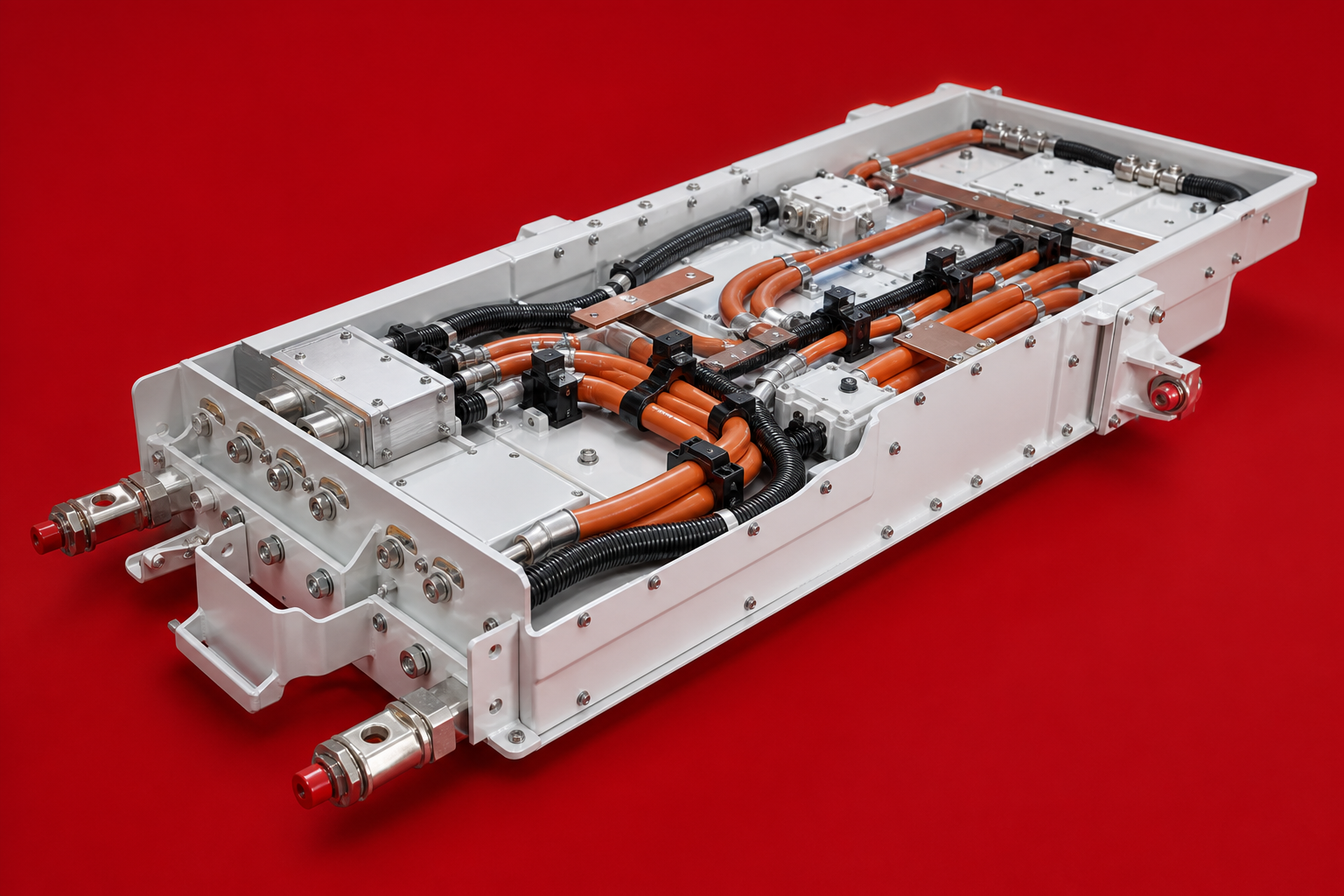

Ошибка 6. Коммутация и соединения сделаны «как получится»
Переходные сопротивления, качество затяжки и состояние шин - это реальная причина локальных перегревов, потерь напряжения и событий в цепях оперативного DC. В нашем описании подхода к монтажу выделяется важность минимизации переходных сопротивлений и корректной сборки соединений.
Ошибка 7. «Смешали партии» и получили неоднородность парка
Смешение по партиям, по состоянию и по режимам эксплуатации приводит к тому, что парк батарей становится неоднородным: разные элементы ведут себя по-разному, диагностика усложняется, а риски отказа повышаются. Для критической инфраструктуры это типичная «скрытая» проблема, которая проявляется через месяцы.
Примеры реализации проектов МАГИСТРАЛЬ
Ниже - примеры проектов в формате, который обычно интересует технического заказчика: исходные условия, ограничения, что именно сделали и какие риски закрыли. Объекты и заказчики обезличены; там, где нужны точные цифры, оставлены маркеры для заполнения.
Кейс 1. Тяговая подстанция: деградация парка и риски провалов оперативного DC
Объект/заказчик: тяговая подстанция, инфраструктурный заказчик (обезличенно), регион, год: 2025..
Проблема: эксплуатация фиксировала признаки деградации аккумуляторного парка и рост рисков провалов оперативного постоянного тока в переходных режимах; требовалось восстановить управляемость системы без «капитальной перестройки» и без срыва графика работ.
Исходные условия: ограничения по батарейному помещению (габариты, проходы), температура в помещении нестабильна, график работ - короткое.
Решение МАГИСТРАЛЬ: предпроектное обследование с фиксацией фактического профиля нагрузки; расчет конфигурации; подбор Ni‑Cd решения на базе Changhong (в том числе серия KPL для standby‑нагрузок, где это обосновано расчетом) и/или Highstar Ni‑Cd в зависимости от условий эксплуатации; проектирование компоновки (шкафы АКБ/стеллажи, коммутация, защита); монтаж и ПНР; обучение персонала по регламенту обслуживания щелочных аккумуляторов. В части монтажных рисков сделали акцент на качестве соединений и снижении переходных сопротивлений.
Результат: восстановлена предсказуемость работы аккумуляторной батареи тяговой подстанции; уменьшены риски провалов DC в переходных режимах; эксплуатация получила единый комплект документации и процедур, что повысило управляемость обслуживания и снизило вероятность внеплановых вмешательств.
Кейс 2. Подстанция в зоне ограниченного доступа: дефицит времени на ремонты и требование «быстрой приемки»
Объект/заказчик: тяговая подстанция, регион, год: 2024.
Проблема: заказчик требовал провести замену батареи в короткое технологическое окно и пройти приемку без задержек по документам; существующая система имела сложность интеграции новой АКБ и риски по температурному режиму.
Исходные условия: батарейное помещение с ограничениями по вентиляции и температуре; необходимость сохранить существующую архитектуру зарядно‑подзарядных агрегатов и коммутации с минимальными изменениями.
Решение МАГИСТРАЛЬ: подготовили проект интеграции и монтажный план под «окно»; выполнили подбор Ni‑Cd решения Changhong/Highstar с учетом профиля нагрузки; заранее согласовали порядок переключений; выполнили монтаж с соблюдением требований по соединениям и доступу для обслуживания; провели ПНР и тестирование под нагрузкой; передали комплект документации для приемки и последующей эксплуатации. Среди целевых рисков закрывали типовые проблемы: несоответствие емкости нагрузкам, нарушение температурного режима и сложности интеграции.
Результат: замена АКБ выполнена в согласованные сроки, приемка прошла без срыва графика; эксплуатация получила регламент и набор контрольных операций.
Кейс 3. Подстанция с «плавающей» нагрузкой: подбор серии под реальные токи разряда
Объект/заказчик: тяговая подстанция, регион, год: 2025.
Проблема: по документам нагрузка выглядела «малой», но фактически в аварийных и переходных сценариях фиксировались кратковременные пики; существовал риск неверного выбора серии Ni‑Cd и недостижения требуемого времени резерва при реальном профиле.
Исходные условия: режим работы - преимущественно standby, но присутствовали переходные события; система оперативного постоянного тока 110/220 В по проекту объекта (конкретика уточнялась по документации).
Решение МАГИСТРАЛЬ: провели обследование с уточнением профиля разряда; сопоставили профиль с логикой выбора серий KPL/KPM/KPH, где KPL описана как low discharge rate, а серии различаются по диапазонам разрядного тока. По результату предложили конфигурацию на Changhong KPL для постоянной составляющей standby там, где это корректно, и согласовали архитектурные меры (коммутация/защита/проверка уставок) для устойчивости к переходным событиям.
Результат: заказчик получил не «просто КPL», а обоснованный подбор под реальные режимы, что снизило риск ошибочного выбора серии и повысило предсказуемость работы АКБ в режимах оперативного DC.
Кейс 4. Тяговая подстанция: повышение управляемости эксплуатации через мониторинг и регламент
Объект/заказчик: инфраструктурный объект, регион, год: 2024.
Проблема: батарея работала, но эксплуатация не имела прозрачности: нет журналирования, непонятно «что считать нормой», проблемы выявлялись поздно. Риски: внеплановые остановы на проверку, рост трудозатрат и непредсказуемость.
Исходные условия: ограниченное время на обслуживание, требования по сохранению существующей компоновки шкафов АКБ, необходимость обучить персонал простым процедурам обслуживания щелочных аккумуляторов.
Решение МАГИСТРАЛЬ: внедрили практику регламентного контроля, подготовили чек‑листы и порядок реакций; при необходимости интегрировали мониторинг по ключевым параметрам; выполнили работы по монтажу и ПНР с обучением персонала, что входит в описанный полный цикл внедрения на тяговых подстанциях.
Результат: снизилась доля «авралов»; эксплуатация получила управляемость и прогнозируемость, что критично при дефиците времени на ремонты.
Кейс 5. Сопутствующий парк: «Никель‑кадмиевые аккумуляторы для локомотивов» и унификация подходов сервиса
Объект/заказчик: связанный проект на железнодорожном предприятии (подстанции + подвижной состав), регион, год: 2025.
Проблема: заказчик обслуживал одновременно инфраструктурные АКБ и «Никель‑кадмиевые аккумуляторы для локомотивов», но регламенты и подходы были разрознены; возникали разночтения в процедурах и документации.
Исходные условия: разные условия эксплуатации (стационар и подвижной состав), разные компоновки, но единые требования к надежности и к приемке работ.
Решение МАГИСТРАЛЬ: унифицировали подходы к документированию, входному контролю и сервисным процедурам; для тяговых подстанций применили Ni‑Cd решения Changhong/Highstar с учетом типовых рисков монтажа и интеграции. Для локомотивного направления согласовали отдельные процедуры обслуживания и контроля, сохранив общую логику прослеживаемости и дисциплины.
Результат: эксплуатация получила единый стандарт взаимодействия по батарейным проектам; снизились риски ошибок из‑за «разных правил» для подстанции и для локомотива.
Во всех кейсах ключевой принцип одинаков: «Никель‑кадмиевые аккумуляторы для железнодорожного транспорта» дают эффект только тогда, когда батарея правильно подобрана под нагрузку, корректно интегрирована в режим постоянного подзаряда, смонтирована без слабых мест в коммутации и поддерживается регламентом обслуживания щелочных аккумуляторов.
Чек‑лист для запроса КП
Чек‑лист для запроса КП
Чтобы коммерческое предложение по АКБ для тяговой подстанции было не «примерным», а пригодным для закупки, проектирования и приемки, важно передать исходные данные в инженерной форме. Тогда подбор Ni‑Cd (в том числе Changhong KPL для standby‑профиля) будет опираться на расчет, а не на усредненные допущения, и снизится риск пересогласований в процессе.
Ниже - практический чек‑лист. Даже если у вас нет всей информации, лучше заполнить то, что известно, а остальное обозначить как «уточняется» - мы закроем пробелы на этапе обследования.
1) Нагрузка и время резерва
- Перечень потребителей оперативного DC (управление/защита/сигнализация/связь/освещение - по вашей проектной схеме) и их приоритетность.
- Номинальный ток нагрузки в штатном режиме.
- Оценка пиковых токов/кратковременных бросков (если известны).
- Требуемое время резерва (по регламенту/проекту/внутренним требованиям).
- Как часто допускаются разряды (редко, периодически, по испытаниям, по аварийным событиям).
2) Схема оперативного DC
- Номинальное напряжение сети оперативного постоянного тока (например, 110/220 В - по вашей документации).
- Архитектура: один контур или несколько; есть ли секционирование; есть ли АВР/резервирование линий.
- Текущая конфигурация: сколько зарядно‑подзарядных агрегатов/выпрямителей, как организовано резервирование зарядных устройств (N+1, 1+1, иной вариант).
- Требуемый режим эксплуатации батареи: режим постоянного подзаряда (float) как основной или иной режим (если есть внутренние ограничения).
3) Условия установки и батарейное помещение
- Тип размещения: отдельное батарейное помещение, шкафы АКБ в РУ/щитовой, иное.
- Температурные условия (минимум/максимум, сезонность, наличие локальных перегревов).
- Вентиляция: естественная/принудительная, ограничения по воздухообмену, наличие пыли/агрессивных сред.
- Доступ и обслуживание: ширина проходов, ограничения по массе и подъему/перемещению, требования по пожарной безопасности помещения.
- Ограничения по габаритам шкафов/стеллажей и точкам ввода кабелей.
4) Требования к батарее и серии
- Предпочтительная химия/тип: Ni‑Cd для ЖД (если задано внутренними требованиями) или требуется сравнение вариантов.
- Указание на серию, если есть: Changhong KPL (standby/малые токи), либо требуется подбор серии по реальному профилю нагрузки.
- Требования по малообслуживаемому/герметизированному исполнению (если закреплено во внутренних рекомендациях/проекте).
- Требования к унификации с парком предприятия: «Никель‑кадмиевые аккумуляторы для железнодорожного транспорта» в инфраструктуре и «Никель‑кадмиевые аккумуляторы для локомотивов» в подвижном составе (если вы хотите единый подход по сервису и документам).
5) Шкафы АКБ, коммутация, защита, мониторинг
- Нужно ли поставлять только элементы/секции или решение со шкафом/стеллажом и коммутацией «под ключ».
- Требования к защите: какие аппараты стоят сейчас, есть ли ограничения по замене, есть ли требования к селективности.
- Требования к мониторингу: нужен ли контроль параметров (токи/напряжения/температуры), интеграция в диспетчеризацию, журналирование событий.
- Требования к кабельным трассам: длины, сечения (если известны), способ прокладки, требования по огнестойкости.
6) Режимы обслуживания и эксплуатационные ограничения
- Кто обслуживает батарейную: собственная служба или подрядчик, есть ли закрепленный регламент обслуживания щелочных аккумуляторов.
- Как часто доступны окна для работ (плановые ремонты/ТО).
- Требования к обучению персонала и документации (паспорт, РЭ/РУ, ведомости, маркировка, прослеживаемость партий).
7) Приемка и документы
- Какие документы обязательны на объекте (перечень от службы качества/технического надзора).
- Нужны ли протоколы входного контроля/измерений, и в каком формате их ожидают.
- Требования к маркировке и прослеживаемости: партия, серийность, соответствие паспортам.
Если вы пришлете этот набор данных, мы сможем подготовить КП, которое закрывает не только «поставку батареи», но и архитектуру решения: режим постоянного подзаряда, резерв зарядных устройств, компоновку шкафов АКБ, требования к монтажу и обслуживанию щелочных аккумуляторов - с учетом того, что тяговая подстанция живет по графику технологических окон и приемочных процедур.
