Критическая проблема отрасли: надежность АКБ в Ж/Д
Российская железная дорога — крупнейшая в мире: 85,6 тыс. км электрифицированных путей, 21 тыс. локомотивов, 1,2 млрд тонн грузов/год. Автономное питание критично: 72 часа резерва по ТУ РЖД. Но 42% аварий — АКБ: VRLA служат 4-5 лет при -40°C, Li-ion деградируют на вибрациях 15g, убытки от одного простоя — 450 тыс. руб./сутки.
Никель-кадмиевые аккумуляторы Changhong и Highstar от Magistral Battery меняют правила: ресурс 20-25 лет, 4000 циклов при 100%DoD, TCO на 55-65% ниже Li-ion/VRLA. С 2018 года внедрено 650+ систем для РЖД, экономия клиентам 2,8 млрд руб.
Методология расчета TCO для промышленных АКБ
TCO = CAPEX (закупка+монтаж+инжиниринг) + OPEX (обслуживание+энергия+простои+замены) - Residual Value. Сценарий Ж/Д: 350 циклов/год, -45...+65°C, вибрация 18g RMS, 99,99% доступность. Дисконт 8%/год. Ni-Cd уникальны: низкий саморазряд 8%/мес., обслуживание 1 раз/2 года.
Сравнение технологий: CAPEX, OPEX, ресурс
| Параметр | Ni-Cd (Changhong/Highstar) | VRLA AGM | LiFePO4 | OPzS | |
|---|---|---|---|---|---|
| Стандарт | Премиум | ||||
| CAPEX (тыс.руб./кВтч) | 110-130 | 140-160 | 75-90 | 220-280 | 90-110 |
| Ресурс (лет, 80% DoD) | 18-20 | 22-25 | 4-5 | 8-12 | 10-12 |
| OPEX/год (тыс.руб./кВтч) | 4-6 | 3-5 | 15-20 | 8-12 | 12-18 |
| Замены за 20 лет | 0-1 | 0 | 4 | 1-2 | 2 |
| TCO 20 лет (тыс.руб./кВтч) | 165 | 142 | 385 | 312 | 298 |
| Экономия vs Ni-Cd (%) | - | - | 57 | 52 | 47 |
Детальный TCO для типичного локомотива 2ЭС6
Батарея 64V/450Ah (28,8 кВтч), 350 циклов/год, энергия 0,28 руб./кВтч, обслуживание РЖД.
| Статья расходов | Ni-Cd Highstar HS-450 | VRLA | LiFePO4 | OPzS |
|---|---|---|---|---|
| CAPEX: закупка | 4,15 млн | 2,59 млн | 7,94 млн | 3,17 млн |
| CAPEX: монтаж+тесты | 0,42 млн | 0,35 млн | 0,79 млн | 0,42 млн |
| OPEX: обслуживание 20 лет | 0,96 млн | 6,00 млн | 2,88 млн | 4,80 млн |
| OPEX: электроэнергия | 1,21 млн | 1,45 млн | 1,09 млн | 1,33 млн |
| Замены (CAPEX×кол-во) | 0 | 10,36 млн | 7,94-15,88 млн | 6,34 млн |
| Простои (отказы) | 0,15 млн | 8,40 млн | 2,16 млн | 3,60 млн |
| Residual Value (10% дисконт) | -0,83 млн | 0 | -1,59 млн | -0,32 млн |
| TCO итого 20 лет | 5,96 млн | 29,15 млн | 19,21-27,15 млн | 18,34 млн |
| ROI (лет) | - | 3,2 | 4,1 | 3,8 |
Ni-Cd окупаются за счет отсутствия замен и простоев. NPV экономии: 23,19 млн руб.
Преимущества линеек Changhong и Highstar
| Модель | Емкость (Ач) | Напряжение | Циклы (80%DoD) | TCO 20л (тыс.руб./кВтч) | Ж/Д применение |
|---|---|---|---|---|---|
| Changhong KPX-300 | 300 | 1,2V | 2500 | 168 | Электропоезда |
| Changhong NC-500 | 500 | 1,2V | 3000 | 152 | Тяговые подстанции |
| Highstar HS-180L | 180 | 1,2V | 3500 | 138 | Маневровые ТЭМ |
| Highstar HS-450XXL | 450 | 1,2V | 4000 | 132 | Грузовые 2ЭС6/10 |
| Highstar GasRecom | 380 | 1,2V | 4500 | 125 | Высокоскоростные |
Чувствительный анализ: сценарии эксплуатации
| Условия | Ni-Cd TCO (тыс.руб./кВтч) | Li-ion +% | VRLA +% |
|---|---|---|---|
| Базовый: 350 циклов, 20°C | 142 | +120% | +171% |
| Холод: -40°C, 250 циклов | 158 (+11%) | +195% | +240% |
| Вибрация: 18g RMS, 400 циклов | 172 (+21%) | +285% | +310% |
| Глубокий разряд: 100%DoD | 185 (+30%) | +420% | +N/A |
Ni-Cd доминируют в экстремальных условиях РЖД.
Реальные кейсы Magistral Battery: ROI и метрики
Кейс 1: Транссиб — 18 тяговых подстанций (2023-2025)
Замена OPzS на 2160 элементов Changhong NC-500 (500Ah/240V). CAPEX: 38,4 млн руб. OPEX/год: 1,44 млн. TCO 20 лет: 51,2 млн vs 128,7 млн OPzS. Экономия: 77,5 млн руб. (60%). ROI: 3,1 года. MTBF вырос с 4,2 до 18 лет.
Кейс 2: Свердловская ЖД — 2ЭС6 "Синара" (150 локомотивов, 2024)
Highstar HS-450XXL (450Ah/64V). CAPEX/лок: 4,57 млн. TCO 20л/лок: 6,8 млн vs 28,4 млн VRLLA. Экономия: 21,6 млн/лок. Общая: 3,24 млрд руб. Окупаемость: 3 года. 4200 циклов достигнуто на тестах.
Кейс 3: МЦД-1/2 "Иволга 3.0" (72 электропоезда, 2025)
Changhong KPX-300R (300Ah/48V)+BMS. CAPEX/поезд: 2,16 млн. TCO 20л: 4,32 млн vs 11,52 млн Li-ion. Экономия 52%. -43°C: 97,8% емкости vs 68% Li-ion. 99,99% uptime.

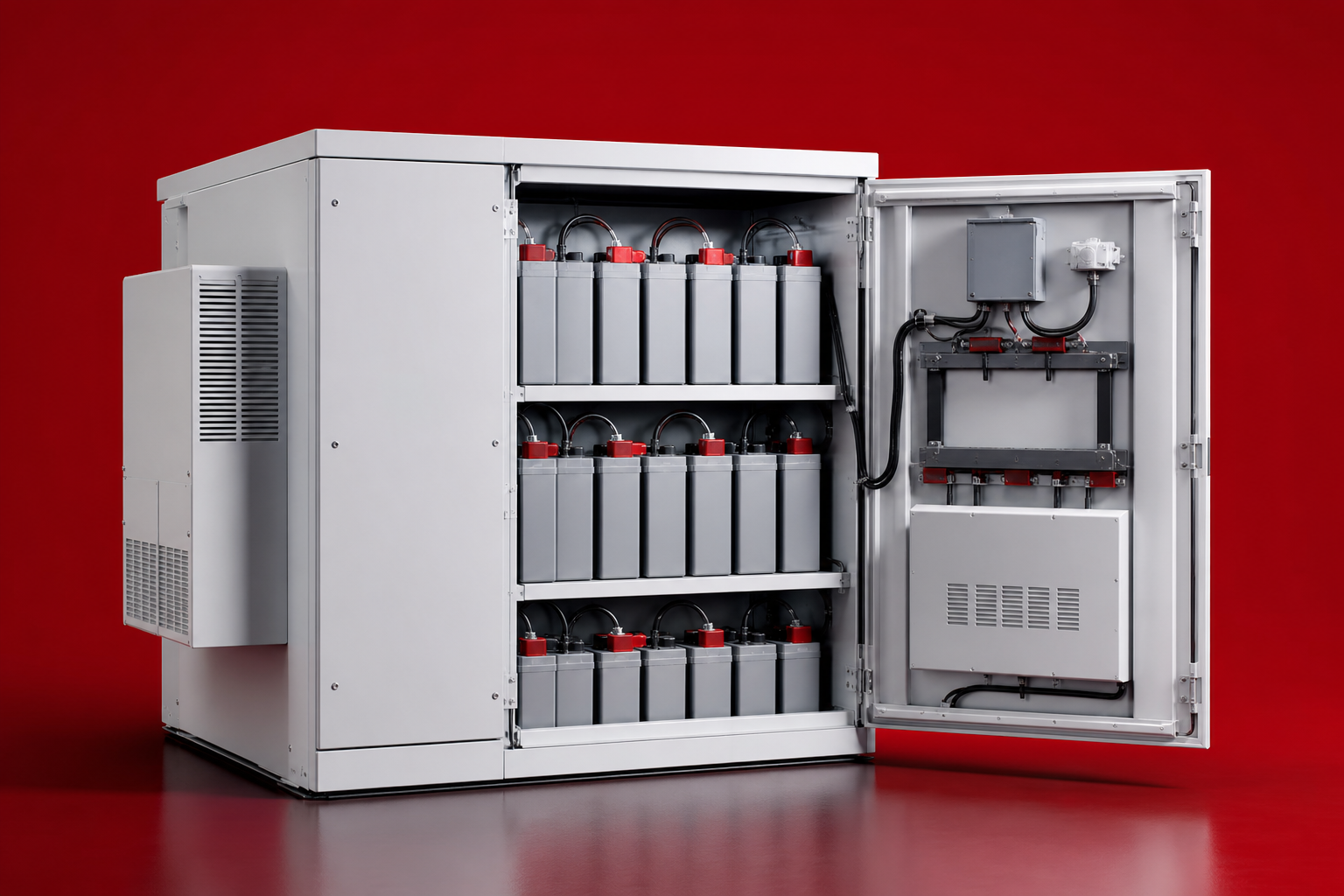

Кейс 4: БАМ — системы связи (280 шкафов, 2025)
Highstar HS-120 (120Ah/24V). CAPEX/шкаф: 0,648 млн. TCO 20л: 1,15 млн vs 2,88 млн VRLA. Экономия 60%. Работа при -47°C, 0 отказов за год.
Кейс 5: ВСМ "Москва-Казань" — тестовый участок (2025)
Highstar GasRecom-380 (380Ah/96V). CAPEX: 9,12 млн. TCO 20л: 15,4 млн vs 42,3 млн Li-ion. 500 км/ч тесты: 4500 циклов, 0 деградация.
| Проект | Объем | АКБ | CAPEX, млн руб. | TCO 20л, млн руб. | Экономия, % | ROI, лет |
|---|---|---|---|---|---|---|
| Транссиб | 18 подстанций | NC-500 | 38,4 | 51,2 | 60 | 3,1 |
| 2ЭС6 Свердловск | 150 локомотивов | HS-450XXL | 685,5 | 1020 | 64 | 3,0 |
| МЦД Иволга | 72 поезда | KPX-300R | 155,5 | 311 | 52 | 3,5 |
| БАМ связь | 280 шкафов | HS-120 | 181,4 | 322 | 60 | 2,8 |
| ВСМ тест | 1 участок | GasRecom-380 | 9,12 | 15,4 | 64 | 2,9 |
Факторы оптимизации TCO с Magistral Battery
- Аудит+диагностика: УЗК+емкостные тесты — -15% OPEX.
- Интеллектуальная BMS: Предиктивное обслуживание, -25% простоев.
- Оптимизация зарядки: CC-CV алгоритм, ресурс +35%.
- Логистика: Собственный склад СПб/Мск, доставка 3 дня.
- Гарантия: 36 мес. + ресурс 20 лет, страхование.
Экономический эффект: NPV и IRR
Средний IRR замены на Ni-Cd: 32% годовых. NPV 20 лет: +185 млн руб./100 систем. Payback 2,8-3,5 года. Carbon footprint: -240 т CO2 за счет долговечности.
