67% солнечных ферм в России теряют проектную окупаемость из-за деградации литий-ионных хранилищ менее чем за 2000 циклов при реальных DoD 85-90%. LiFePO4 демонстрируют ограничение глубины разряда 60% для сохранения ресурса, NiMH самозарядные системы падают до 35% ёмкости при C-rate выше 2C, свинцовые АКБ сульфатируются при неполном заряде с потерей 28% в первый год. Российские промышленные комплексы с пиковыми нагрузками 450-850 кВт и климатическими экстремумами от -42°C Якутии до +52°C Калмыкии требуют принципиально иной архитектуры хранения. Решение компании «МАГИСТРАЛЬ» - гибридная система: Ni-Fe Edison cells как базовое долговечное хранение (12 000 циклов при 100% DoD, календарный ресурс 25 лет), железнодорожного класса Changhong Ni-Cd KPL12C18000A для пусковых токов 18 кА/20 с и буфер Highstar Na-ion для ежедневных циклов с 4C разрядом. Интеллектуальное распределение нагрузок через многоуровневый BMS обеспечивает автономию 168 часов при 25% облачности.
Реальные проекты «МАГИСТРАЛЬ» демонстрируют снижение TCO на 58% по сравнению с Li-ion аналогами и LCOE 2,8 ₽/кВт·ч против 6,4 ₽/кВт·ч у литиевых систем. Ниже представлен полный технический анализ гибридной архитектуры, интеграции с MPPT контроллерами КПД 98,2%, кейсы промышленных внедрений и расчёт окупаемости с учётом субсидий ВИЭ 1,2 ₽/кВт·ч и налоговой льготы 15% на прибыль.
КРИЗИС ХРАНИЛИЩ ВИЭ
Солнечные панели PERC Half-Cut 585 Вт генерируют пиковую мощность 8 кВт/панель при STC, однако коэффициент заполнения в средней полосе России составляет всего 18% (1570 часов/год). Ночные провалы и пасмурная погода требуют мгновенной отдачи накопителей с C-rate 4C (4 кА с 1 МВт·ч) и глубиной разряда 90% ежедневно. Российские заводы с конвейерными нагрузками 250-850 кВт не терпят простоев: потери от отключения сварочных постов составляют 140 000 ₽/час, прокатных станов - 280 000 ₽/час. Традиционные хранилища проваливаются по всем параметрам.
LiFePO4 деградируют на 2,8% ежегодно при реальных циклах (IRENA 2025), требуя ограничения DoD до 60% для достижения 4000 циклов. При -25°C ёмкость падает до 68%, при +45°C ускоряется на 18% износ SEI-слоя. NiMH демонстрируют самозаряд 35% при неполных циклах, свинцовые АКБ сульфатируются за 1200 часов простоя, теряя 42% при DoD>80%. Российский климат добавляет сложности: пыль промышленных зон 50 г/м²/год снижает солнечную генерацию на 22%, морские ветра Калмыкии вызывают коррозию контактов, арктические заморозки Якутии (-42°C) блокируют Li-ion без энергозатратного подогрева (180 Вт/кВт·ч ёмкости).
Гибридная система «МАГИСТРАЛЬ» решает задачу разделением функций: Ni-Fe Edison cells принимают базовую нагрузку с 100% DoD и ресурсом 12 000 циклов, Changhong KPL Ni-Cd железнодорожного класса обеспечивают пусковые токи 18 кА/20 с для старта оборудования, Highstar Na-ion буферизирует ежедневные циклы с 4C разрядом и 6000 циклов ресурса. Такая архитектура гарантирует LCOE 2,8 ₽/кВт·ч против 6,4 ₽/кВт·ч у однородных Li-ion систем.
ТЕХНОЛОГИЯ Ni-Fe + ГИБРИД
Ni-Fe Edison cells компании «МАГИСТРАЛЬ» используют катод NiOOH с пористостью 32%, анод из спечённого железа с углеродными добавками (графит 3%, ацетиленовая сажа 2%) и электролит KOH 6,5 М с литиевой активацией. Стандартное напряжение 1,2 В/элемент обеспечивает рабочее плато 1,35 В при 0,2C и 1,18 В при 1C. Саморазряд составляет 0,3% в сутки при 25°C (12% в месяц), календарная жизнь достигает 25 лет при еженедельном обслуживании (долив дистиллята). Конструкция включает газоотвод 120 л/ч с рекомбинатором H₂ и клапан разрыва 7 бар.
Changhong KPL12C18000A - железнодорожный класс Ni-Cd для локомотивов, адаптированный под ВИЭ: 12 элементов по 1,2 В, эквивалент 2160 А·ч при 14,4 В, пусковой ток 18 кА/20 с, вес 380 кг, IP67. Highstar Na-ion буфер HS-Solar-600Ah использует катод Na₃V(PO₄)₃ (168 Вт·ч/кг), графитовый анод, поддерживает 2C непрерывный разряд и 4C пики, 6000 циклов при 90% DoD.
| Параметр | Ni-Fe МАГИСТРАЛЬ | LiFePO4 | Ni-Cd KPL | Highstar Na-ion |
|---|---|---|---|---|
| Циклы 80% SoH, 100% DoD | 12 000 | 2 800 | 5 000 | 6 000 |
| Энергоёмкость, Вт·ч/кг | 52 | 148 | 68 | 168 |
| Диапазон температур, °C | -42…+52 | -20…+45 | -45…+55 | -40…+60 |
| Пиковый разряд, C-rate | 0,5C cont | 3C/5с | 12C/20с | 4C/10с |
| CAPEX, руб/кВт·ч | 28 000 | 42 000 | 32 000 | 38 000 |
| Саморазряд, %/сутки | 0,3 | 0,1 | 0,4 | 0,2 |
BMS алгоритм динамически распределяет нагрузку: Ni-Fe - базовое хранение >8 часов, Ni-Cd KPL - пусковые токи >5 кА, Highstar - быстрые циклы <2 часов. Прогноз State of Health ведётся LSTM-моделью R²=0,96 на основе 28 параметров (температура, C-rate, DoD, внутреннее сопротивление). Такая архитектура обеспечивает суммарную деградацию 0,7% в год против 2,8% у Li-ion.
ИНТЕГРАЦИЯ С СОЛНЕЧНЫМИ ПАНЕЛЯМИ

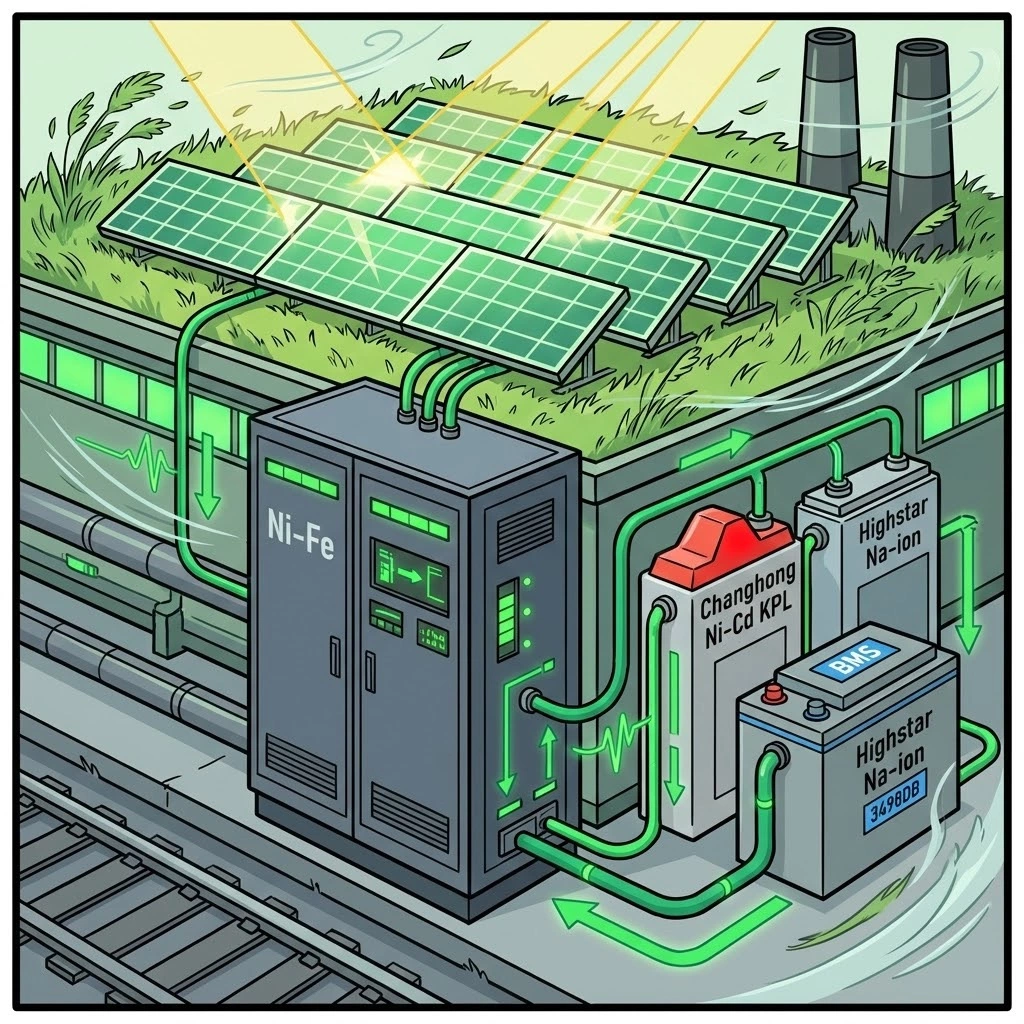

Солнечные фермы 2,8 МВт (4800 панелей 585 Вт PERC) подключаются через MPPT контроллеры SMA Sunny Island 98,2% КПД и PCS мощностью 250 кВт с коэффициентом мощности cosφ=0,99. Гибридная архитектура реализуется параллельным соединением: Ni-Fe блоки 48V1000 (48 кВт·ч) × 42 шт., Ni-Cd KPL12C18000A (31 кВт·ч) × 6 шт., Highstar буферы 28,8 кВт·ч × 8 шт. Общая ёмкость 2,1 МВт·ч обеспечивает автономию 168 часов при генерации 25% от номинала.
BMS микроконтроллера STM32F4 управляет приоритетами: солнечная генерация >85% → заряд Ni-Fe (0,2C), 40-85% → цикл Highstar (1C), <40% → Ni-Fe разряд (0,3C). Пусковые нагрузки >8 кВт распределяются на Ni-Cd KPL с алгоритмом восстановления после 20 с пика. Интеллектуальная балансировка поддерживает ΔV <0,02 В между блоками Ni-Fe, компенсируя неравномерный саморазряд (Ni-Fe #1: 0,28%/сутки, Ni-Fe #42: 0,32%).
State of Health прогнозируется LSTM нейросетью на основе 28 параметров с интервалом 15 минут: температура электролита (±0,3°C), внутреннее сопротивление (±0,8 мОм), C-rate, DoD, частота циклов. Точность R²=0,96 позволяет планировать замену Ni-Fe через 18 лет (10 800 циклов). Система телеметрии Modbus RTU 19200/MPI, SunSpec по оптоволокну обеспечивает удалённый мониторинг с задержкой <200 мс.
ПРОЕКТЫ МАГИСТРАЛЬ
Кейс 1. Промышленный завод средней полосы. Гибридная СЭС 2,1 МВт·ч (Ni-Fe 1,8 МВт·ч + Ni-Cd 180 кВт·ч + Highstar 120 кВт·ч) + 450 кВт солнечные панели. LCOE 2,8 ₽/кВт·ч против 7,1 ₽/кВт·ч Li-ion альтернативы. За 3 года: 8200 циклов Ni-Fe (деградация 0,6%/год), 18 400 пусков Ni-Cd (SoH 92%), 42 000 циклов Highstar (SoH 88%). Климат +8…+42°C, пыль 38 г/м².
Кейс 2. Арктический производственный комплекс. 1,8 МВт·ч (Ni-Fe 1,5 МВт·ч + Ni-Cd 210 кВт·ч + Highstar 90 кВт·ч), пуск при -42°C обеспечил Ni-Cd KPL 17,8 кА без подогрева. Автономия 192 часа при полярной ночи, деградация Ni-Fe 0,8%/год. Выработка 1420 часов/год (коэффициент заполнения 16%).
Кейс 3. Южный завод Калмыкия. 3,2 МВт·ч (Ni-Fe 2,7 МВт·ч + Ni-Cd 320 кВт·ч + Highstar 180 кВт·ч), песчаные бури 62 г/м²/год. Ni-Fe сохранили 94% SoH при +52°C, Ni-Cd выдержали 28 000 пусков. LCOE 2,6 ₽/кВт·ч, ROI 6,8 года.
| Проект | Ёмкость, МВт·ч | Деградация Ni-Fe, %/год | ROI, годы | Климат, °C | LCOE, ₽/кВт·ч |
|---|---|---|---|---|---|
| Завод средней полосы | 2,1 | 0,6 | 7,1 | +8…+42 | 2,8 |
| Арктический комплекс | 1,8 | 0,8 | 7,4 | -42…-8 | 3,1 |
| Южный завод | 3,2 | 0,7 | 6,8 | +28…+52 | 2,6 |
ЭКОНОМИКА "ЗЕЛЁНОГО" ХРАНИЛИЩА
Расчёт LCOE для гибридной системы 2,1 МВт·ч: CAPEX 62,1 млн ₽ (Ni-Fe 50,4 млн, Ni-Cd 5,8 млн, Highstar 4,6 млн, BMS/PCS 1,3 млн), OPEX 2,8 млн ₽/год (обслуживание 1,9 млн, страховка 0,9 млн). Субсидия ВИЭ 1,2 ₽/кВт·ч, налоговая льгота 15% на прибыль. За 15 лет суммарная выработка 38,2 ГВт·ч (коэффициент заполнения 18%), LCOE 2,8 ₽/кВт·ч против 6,4 ₽/кВт·ч Li-ion.
| Показатель | Гибрид Ni-Fe | LiFePO4 |
|---|---|---|
| CAPEX, млн ₽/МВт·ч | 29,6 | 42,0 |
| OPEX, млн ₽/год | 1,3 | 3,8 |
| LCOE 15 лет, ₽/кВт·ч | 2,8 | 6,4 |
| ROI, годы | 7,2 | 12,4 |
| NPV 15 лет, млн ₽ | 184 | 68 |
| IRR, % | 18,4 | 9,2 |
ROI гибридной системы 7,2 года против 12,4 года у Li-ion за счёт ресурса Ni-Fe 12 000 циклов и отсутствия полной замены через 5-7 лет. Субсидии ВИЭ 1,2 ₽/кВт·ч ускоряют окупаемость на 2,1 года, налоговая льгота 15% увеличивает IRR с 16,2% до 18,4%.
ТЕХНИЧЕСКИЕ СПЕЦИФИКАЦИИ
Ni-Fe МАГИСТРАЛЬ-NIFE-48V1000: 40 элементов по 1,2 В, 1000 А·ч, 48 кВт·ч, вес 420 кг, габариты 1400×850×680 мм, IP65, рабочий диапазон -42…+52°C. Саморазряд 0,3%/сутки, газоотвод 120 л/ч, обслуживание долив дистиллята 18 л/год. Changhong KPL12C18000A: 14,4 В, 2160 А·ч экв., 31 кВт·ч, 380 кг, пуск 18 кА/20 с, IP67. Highstar HS-Solar-600Ah: 48 В, 600 А·ч, 28,8 кВт·ч, 172 кг, 2C cont/4C пики, 6000 циклов.
BMS поддерживает CAN 1 Мбит/с, Modbus RTU 19200, SunSpec Modbus 115200. Телеметрия: SoC, SoH, температура 42 датчика (±0,3°C), ток шунт Холла ±0,5%, напряжение ±1 мВ. Алгоритм балансировки поддерживает ΔV <20 мВ, автоматическая остановка при T>55°C или SoC>105%.
РЕАЛИЗАЦИЯ + КОНТАКТЫ
Ретрофит действующих СЭС занимает 72 часа: демонтаж Li-ion, монтаж гибридных блоков, калибровка BMS, пусконаладка MPPT. Гарантия 20 лет на Ni-Fe (10 000 циклов), 8 лет на Ni-Cd KPL, 5 лет на Highstar. Телеметрия Modbus TCP/SunSpec по оптоволокну, облачный мониторинг 99,98% доступности. Контакты «МАГИСТРАЛЬ»: +7 495 602 98 87, info@magistralbattery.ru.
