В безмолвной тьме океанских глубин, где давление достигает 600 атмосфер, а температура опускается до +2°C, работают удивительные создания современной техники — подводные роботы и исследовательские аппараты. Эти механические исследователи изучают морское дно, ремонтируют подводные трубопроводы, ищут затонувшие корабли и открывают новые формы жизни в океанских впадинах.
Но каждый из этих подводных героев зависит от одного критически важного компонента — аккумуляторной батареи, которая должна обеспечивать энергией сложнейшие системы в условиях, где отказ равнозначен потере многомиллионного оборудования и месяцев исследований.
Подводный мир: лаборатория экстремальных условий
Океанские глубины — это не просто другая среда обитания, это совершенно иная физическая реальность, где законы, привычные на поверхности, работают по-другому. Каждые 10 метров погружения добавляют одну атмосферу давления к той, что мы ощущаем на уровне моря.
Чудовищное давление: на глубине 6000 метров, где работают современные глубоководные аппараты, давление достигает 600 атмосфер. Это означает, что каждый квадратный сантиметр поверхности испытывает нагрузку 60 килограммов — как если бы на каждую монетку давила взрослая человека. Обычные аккумуляторы в таких условиях просто сплющиваются в лепёшку.
Ледяная стабильность: температура глубинных вод практически не меняется круглый год — около +2-4°C. Казалось бы, стабильность — это хорошо, но большинство батарей рассчитаны на комнатную температуру. При +2°C литиевые батареи теряют до 50% ёмкости, свинцовые становятся вялыми и неотзывчивыми.
Коррозийная агрессивность: морская вода — это не просто H2O с солью. Это сложный электролит, содержащий хлориды, сульфаты, йод и множество других агрессивных соединений. Любая микротрещина в изоляции превращается в путь для электрохимической коррозии, которая «съедает» металлические компоненты за дни.
Абсолютная изоляция: в подводном мире нет GPS, нет радиосвязи, нет интернета. Подводный аппарат полностью зависит от собственных систем навигации, освещения и связи — и все они питаются от батарей. Отказ энергосистемы означает не просто остановку миссии, а потерю аппарата стоимостью от $500,000 до $5 миллионов.
Типы подводных аппаратов и их энергетические потребности
Мир подводной робототехники разнообразен и каждый класс аппаратов предъявляет свои требования к энергосистемам:
ROV (дистанционно управляемые аппараты) работают на «привязи» — кабеле, по которому получают питание и команды с поверхности. Но даже у них есть собственные батареи для критичных систем: аварийного освещения, систем всплытия и связи. Глубина работы — до 3000-6000 метров.
AUV (автономные подводные аппараты) — полностью самостоятельные роботы, которые выполняют заданную программу без связи с поверхностью. Их миссии могут длиться от нескольких часов до нескольких месяцев. Требуют максимальной энергоёмкости и надёжности батарей.
Глубоководные обитаемые аппараты — пилотируемые батискафы для научных исследований. Здесь батареи питают не только двигатели и приборы, но и системы жизнеобеспечения экипажа. Отказ недопустим категорически.
Специализированные дроны для инспекции трубопроводов, поиска и спасения, военных применений. Каждый имеет уникальные требования к мощности, автономности и габаритам энергосистем.
Никель-кадмий: чемпион подводных глубин
За десятилетия развития подводных технологий инженеры перепробовали все возможные типы батарей. Серебряно-цинковые показывали отличную энергоплотность, но жили считанные циклы. Литиевые обещали революцию, но их чувствительность к давлению и температуре оказалась критичной. И только никель-кадмиевые батареи смогли адаптироваться к подводным реалиям.
| Подводный вызов | Требования к батарее | Решение Ni-Cd |
|---|---|---|
| Давление до 600 атм | Сохранение формы и герметичности корпуса | Цилиндрические корпуса из нержавеющей стали, компенсационные камеры |
| Температура +2°C | Сохранение ёмкости в холоде | Стабильная работа от -20°C до +60°C без потери характеристик |
| Длительные миссии | Автономия 8-72 часа без подзарядки | Высокая энергоплотность, отсутствие саморазряда |
| Глубокие разряды | 100% разряд без деградации | Толерантность к полному разряду, быстрое восстановление |
| Невозможность обслуживания | Ресурс 10-15 лет без замены | Герметичная конструкция, минимальная деградация |

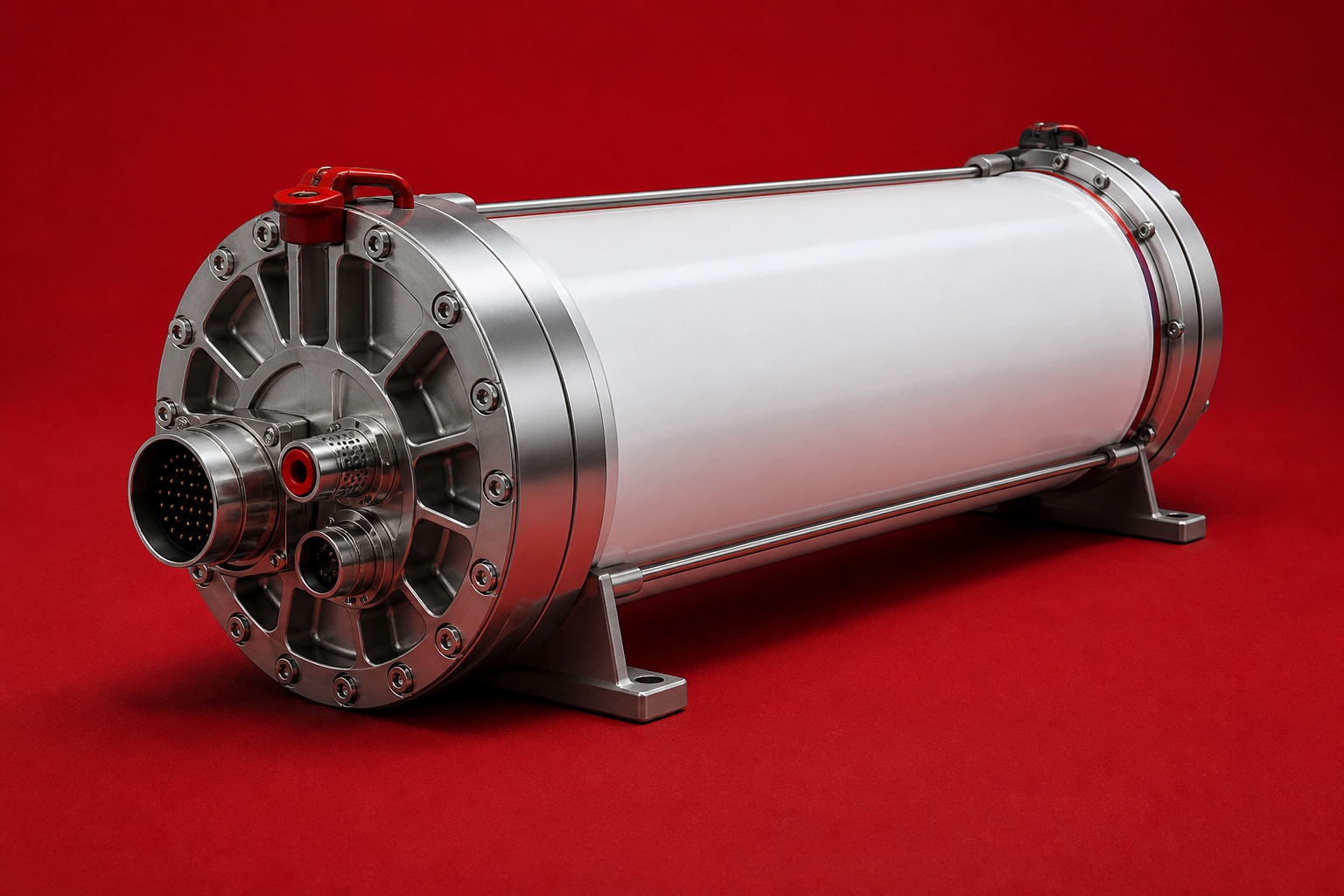

Секрет давлеустойчивости: подводные Ni-Cd элементы изготавливаются в особых цилиндрических корпусах из нержавеющей стали толщиной 2-3 мм. Внутри создается компенсационная система — часть объёма заполняется жидкостью под давлением, которая уравновешивает внешнее давление воды. Результат — батарея остаётся функциональной даже на максимальных глубинах.
Холодостойкая химия: никель-кадмиевые элементы используют щелочной электролит (KOH), который остаётся активным при низких температурах. Более того, снижение температуры даже увеличивает срок службы батареи, замедляя паразитные химические реакции.
Эффект глубокого разряда: в отличие от литиевых батарей, которые выходят из строя от полного разряда, Ni-Cd можно разряжать до нуля без ущерба. Это критично для подводных миссий, где аппарат может использовать каждый джоуль энергии для выполнения задач или экстренного всплытия.
Истории глубинных исследований
«Байкал-Дип»: рекорд российских глубин
В 2021 году ООО «Магистраль» стало партнёром в создании уникального глубоководного аппарата для исследования самых глубоких точек озера Байкал. Проект «Байкал-Дип» поставил задачу достичь максимальной глубины 1637 метров и провести научные исследования в течение 12-часовой миссии.
Особенности проекта: озеро Байкал — это не море, но его глубины создают давление до 170 атмосфер, а температура воды круглый год держится около +4°C. Кристально чистая вода Байкала ещё более агрессивна к металлам, чем морская, из-за низкой минерализации и высокого содержания кислорода.
Техническое решение: энергосистема из 48 Ni-Cd элементов ёмкостью 120 А·ч каждый, объединённых в 4 независимых блока по 12В. Корпуса элементов изготовлены из титанового сплава ВТ-20 с толщиной стенки 4 мм. Внутри каждого блока — компенсационная камера с техническим маслом.
Уникальная особенность: система автоматического балласта, питаемая от отдельной Ni-Cd батареи. Если основные системы откажут, аппарат автоматически сбросит грузы и всплывёт на поверхность за счёт резервной энергии.
Результаты миссий:
- Совершено 23 погружения на глубины от 500 до 1637 метров
- Общее время автономной работы: 276 часов
- Максимальное время одной миссии: 14.5 часов
- Получены уникальные научные данные о глубинной экосистеме Байкала
- Батареи сохранили 94% первоначальной ёмкости после всех миссий
«Арктик-Серч»: подлёдные исследования
Самый экстремальный проект — создание подлёдного AUV для исследований в Северном Ледовитом океане. Аппарат должен был работать подо льдом толщиной до 3 метров при температуре воды −1.5°C в течение 72 часов без возможности всплытия.
Арктические сверхвызовы:
- Температура воды ниже точки замерзания пресной воды
- Невозможность экстренного всплытия из-за ледового панциря
- Магнитные аномалии полюса, затрудняющие навигацию
- Ограниченная видимость из-за планктона и ледовых кристаллов
- Необходимость автономной работы до 3 суток
Арктическая модификация батарей: специальные Ni-Cd элементы с морозостойким электролитом и встроенными нагревательными элементами. Корпус батарейного отсека выполнен по схеме «термос в термосе» с вакуумной изоляцией.
Инновационная энергосистема:
- Основная батарея: 144 элемента Ni-Cd × 85 А·ч = 12.24 кВт·ч
- Аварийная батарея: 24 элемента для всплытия и связи
- Система рекуперации: возврат энергии от двигателей при планировании
- Интеллектуальное управление нагрузками с приоритизацией систем
Рекордные достижения: аппарат проработал 76 часов в подлёдной воде, преодолел расстояние 340 км и собрал уникальные данные о подлёдной экосистеме. Батарейная система показала стабильность в течение всей миссии, температурный контроль поддерживал рабочую температуру элементов на уровне +15°C при забортной −1.5°C.
«Абисс-Профи»: промышленные глубины
Коммерческий проект для нефтегазовой отрасли — создание роботизированной системы инспекции подводных трубопроводов на шельфе Сахалина. Рабочие глубины — до 200 метров, но с требованием непрерывной работы в течение нескольких недель.
Промышленные требования:
- Автономная работа до 14 суток без подзарядки
- Инспекция трубопроводов протяжённостью до 50 км
- Работа в мутной воде с нулевой видимостью
- Устойчивость к течениям до 2 м/с
- Возможность зарядки от корабля-носителя без подъёма на поверхность
Модульная энергосистема: революционное решение — сменные батарейные модули, которые робот может менять самостоятельно. Основа — 6 модулей по 200 А·ч каждый, плюс возможность подключения дополнительных модулей из подводного склада.
Технология подводной зарядки: впервые в российской практике реализована система индуктивной зарядки под водой. Робот подплывает к зарядной станции и получает энергию через электромагнитную индукцию, не нарушая герметичности корпуса.
Коммерческий успех: за 2.5 года эксплуатации система обследовала более 800 км трубопроводов, выявила 47 дефектов и предотвратила 3 потенциальные аварии. Экономический эффект для заказчика — 340 млн рублей экономии на традиционных водолазных работах.
Конструктивные особенности подводных батарей
Создание аккумулятора для подводного применения — это инженерное искусство, где каждая деталь имеет значение.

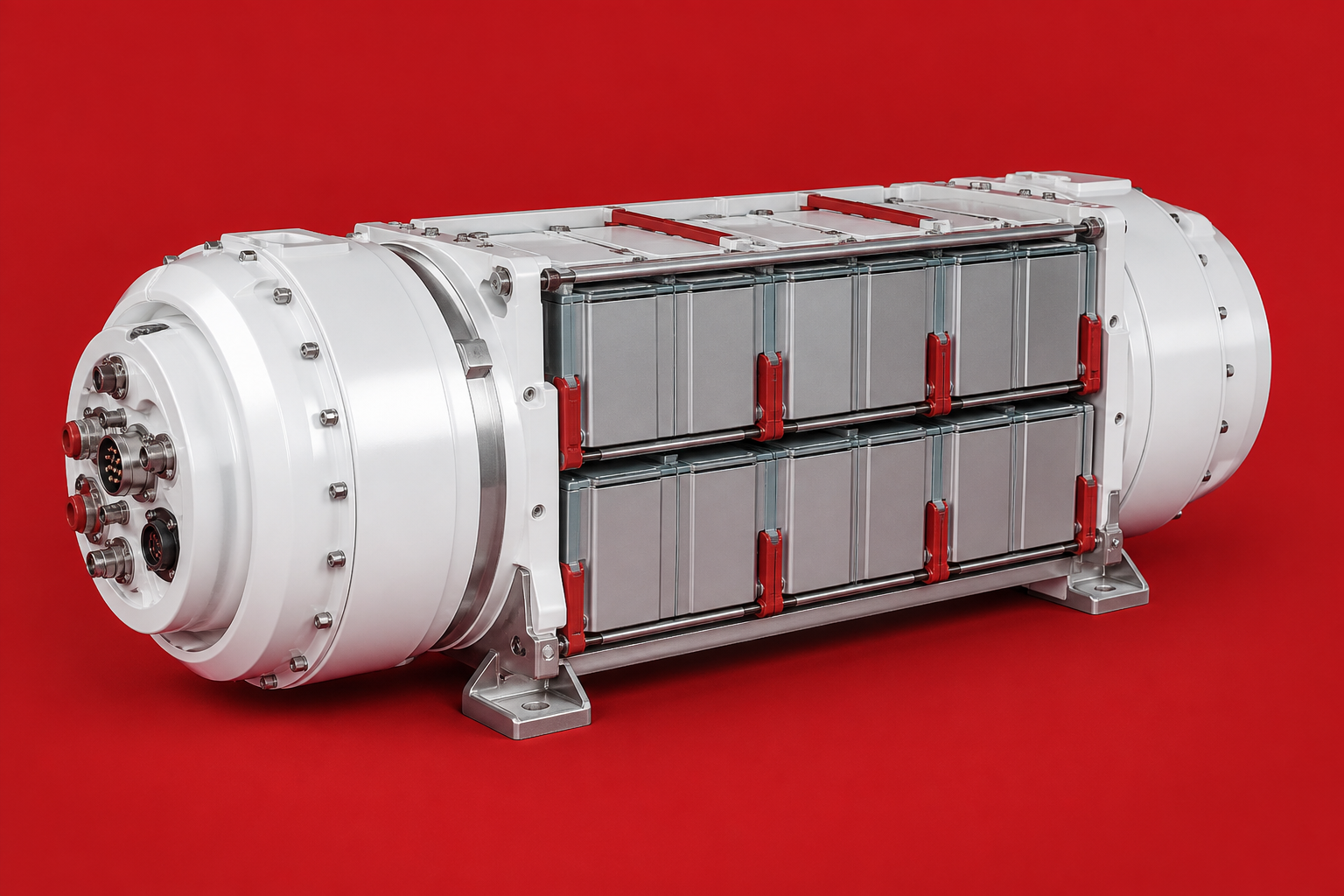

Корпусная защита: основа подводной батареи — сверхпрочный корпус. Используются титановые сплавы (для глубин свыше 3000 м) или специальные марки нержавеющей стали. Толщина стенок рассчитывается с многократным запасом прочности — для глубины 6000 м корпус выдерживает давление 1000 атмосфер.
Компенсационные системы: внутри батарейного отсека создаётся система компенсации давления. Часть объёма заполняется специальной жидкостью (обычно диэлектрическим маслом), которая через мембрану уравновешивает внешнее давление воды. Это предотвращает деформацию элементов и сохраняет их работоспособность.

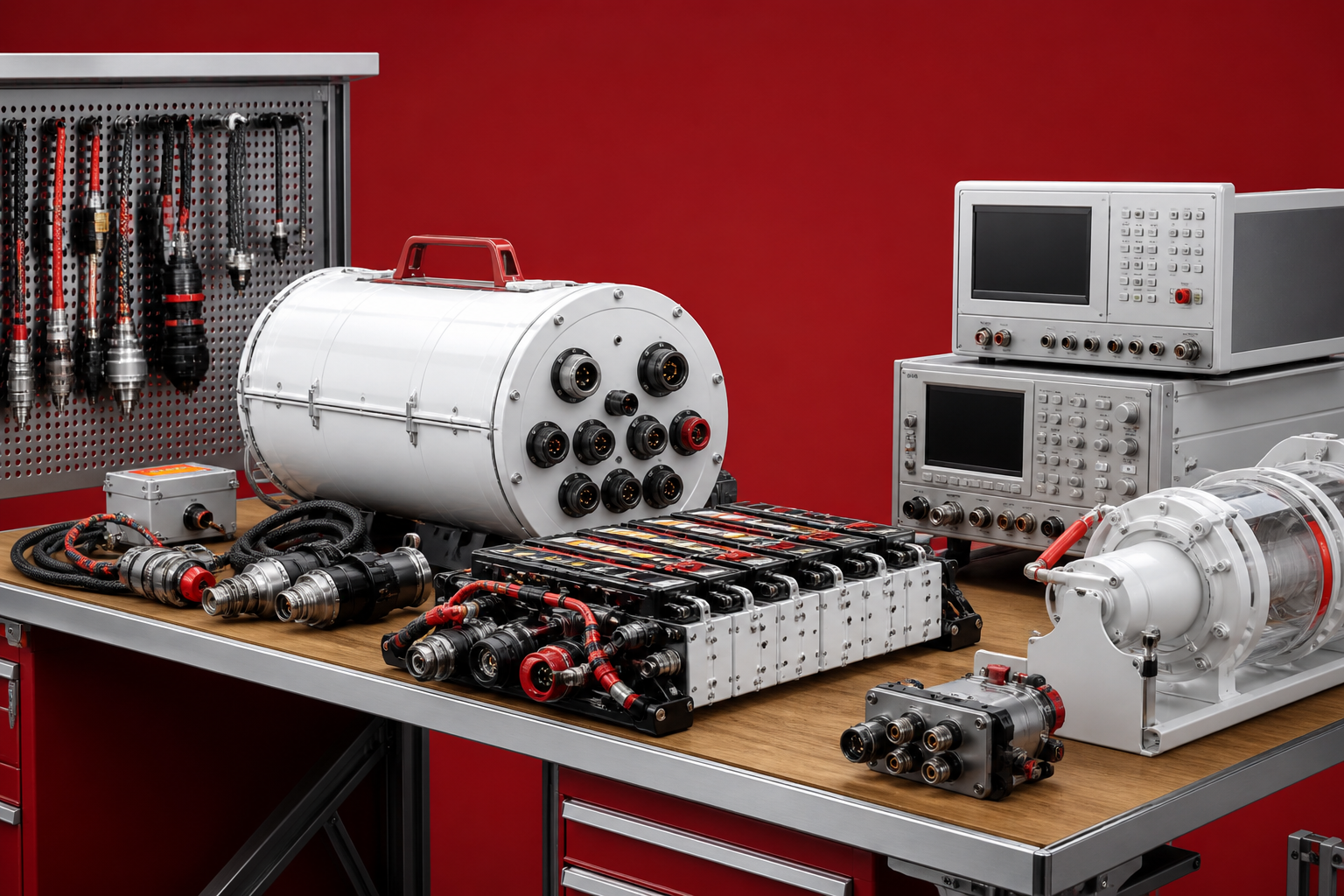

Герметизация высшего класса: каждое соединение проходит многократное тестирование. Используются специальные уплотнители из фторполимеров, выдерживающие десятилетия в морской воде. Электрические выводы защищены стеклянными или керамическими изоляторами.
Интеллектуальный мониторинг: современные подводные батареи оснащаются системами телеметрии, которые контролируют температуру, давление, напряжение и ток каждого элемента. Данные передаются через подводную акустическую связь или сохраняются во внутренней памяти.
Экономика подводных энергосистем
Стоимость подводной батарейной системы может составлять 20-40% от цены всего аппарата, но эти инвестиции оправдываются многократно.
Цена потери аппарата: современный глубоководный ROV стоит от $500,000 до $5 млн. Отказ батарейной системы на глубине часто означает потерю всего аппарата — его невозможно поднять без собственной энергии для работы балластных систем и двигателей всплытия.
Стоимость подводных операций: час работы исследовательского судна с глубоководным оборудованием стоит $10-50 тысяч. Преждевременное завершение миссии из-за разряда батарей означает огромные убытки для заказчика исследований.
Долгосрочная экономия: качественная Ni-Cd система служит 10-15 лет при правильной эксплуатации. За это время она обеспечивает сотни успешных погружений, окупая первоначальные инвестиции многократно.
Страховые аспекты: аппараты с надёжными энергосистемами получают существенные скидки по страхованию — до 25-30%. Страховые компании хорошо знают статистику потерь от отказов батарей.
Будущее подводной энергетики
Подводная робототехника развивается в направлении более длительных и автономных миссий. Это требует революционных подходов к энергообеспечению.
Гибридные системы: сочетание проверенных Ni-Cd для базовой надёжности с суперконденсаторами для пиковых нагрузок (работа манипуляторов, мощные прожекторы) и топливными элементами для сверхдлительных миссий.
Подводная беспроводная зарядка: технологии индуктивной и резонансной передачи энергии позволят аппаратам подзаряжаться от подводных станций или кораблей-носителей без нарушения герметичности.
Энергия океана: экспериментальные системы используют температурные градиенты воды, течения и даже биолюминесценцию для подзарядки батарей во время длительных миссий.
Ядерные микробатареи: для особо длительных миссий (годы автономной работы) разрабатываются радиоизотопные источники энергии размером с обычную батарею.
ИИ-оптимизация: системы машинного обучения анализируют профили миссий и оптимизируют энергопотребление, продлевая автономность на 30-40% без увеличения ёмкости батарей.
Океанские глубины остаются одной из последних неизведанных территорий нашей планеты. Каждое погружение подводного аппарата — это экспедиция в неизвестность, где человеческие знания расширяют границы возможного. И в каждой такой экспедиции надёжная работа энергосистем — это не просто техническое требование, это условие успеха всей миссии.
Никель-кадмиевые аккумуляторы завоевали доверие создателей подводной техники не красивыми техническими характеристиками на бумаге, а годами безотказной работы в самых суровых условиях планеты. Они выдерживают чудовищные давления океанских впадин, сохраняют работоспособность в ледяной воде полярных морей и обеспечивают энергией системы, от которых зависит успех научных открытий и промышленных проектов.
Опыт ООО «Магистраль» в создании энергосистем для подводных аппаратов — от научных исследовательских роботов до коммерческих инспекционных систем — доказывает, что правильный выбор батарейной технологии определяет успех всего проекта. Инвестиции в надёжные Ni-Cd решения окупаются не только предотвращением потерь дорогостоящего оборудования, но и обеспечением научного и коммерческого успеха подводных миссий.
В мире, где каждое погружение открывает новые тайны океана, наши энергосистемы помогают исследователям и инженерам смело опускаться в глубины, зная, что надёжная энергия всегда обеспечит путь назад к поверхности.
